PT-45A

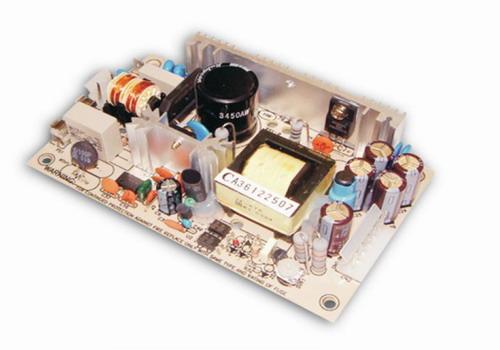

Mean Well PT-45A Spínaný zdroj otevřený tříhladino

PT-45A – kompaktní spínaný zdroj 45 W, tři výstupy (5V, 12V, -5V), ochrany, účinnost 75 %, EMC Class B, certifikace. Spolehlivý pro průmysl i automatizaci.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
344,37 Kč
Moravské Knínice (ihned)
Není skladem
344,37 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
399,30 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
344,20 Kč
Sklad EU2 (do 7 dnů)
Skladem 19 ks
435,45 Kč
Sklad EU3 (do 10 dnů)
Skladem 19 ks
505,71 Kč

Popis

Mean Well PT-45A – Spolehlivý 45W třívýstupový zdroj pro vaše zařízení

Optimalizovaný napájecí zdroj s trojitým výstupem pro průmysl i elektroniku

  • Třívýstupový spínaný zdroj – 5V, 12V, -5V pro všestranné využití
  • Vysoká účinnost 75 % s nízkým svodovým proudem
  • Ochrany: proti přetížení, přehřátí i přepětí
  • Široký vstupní rozsah: 90–264VAC nebo 127–370VDC
  • Kompaktní rozměry a snadná montáž
  • Certifikace UL, TUV, EMC Class B – jistota bezchybné bezpečnosti

PT-45A je špičkový spínaný napájecí zdroj s trojitým výstupem (5V, 12V, -5V), který díky svému univerzálnímu vstupu (AC i DC) nachází široké uplatnění v průmyslové automatizaci, řídicích systémech, LED aplikacích nebo zákaznické elektronice. Maximální výkon 40,5 W je dostupný v rámci přirozeného chlazení, což umožňuje použití ve stísněných rozvaděčích bez aktivního ventilátoru. Nízký zvlněný a přesný výstup spolu s více ochranami a spolehlivou konstrukcí řadí tento zdroj do profesionální třídy. Konstrukce odpovídá aktuálním bezpečnostním a EMC normám, takže nabízí nejen bezproblémovou certifikaci, ale i naprostou spolehlivost v ostrém provozu.

  • Vysoká účinnost: Snižuje provozní teplotu a šetří energii
  • Spolehlivost: Robustní provedení, dlouhá životnost a nízká poruchovost
  • Bezpečnost: Krátkodobé i dlouhodobé přetížení je detekováno a řešeno automaticky
  • Flexibilita: Univerzální rozsah vstupního napětí umožňuje nasazení po celém světě
  • Certifikace: Plní evropské i mezinárodní standardy (UL, TUV, EMC Class B)

Zdroje PT-45A jsou ideální pro aplikace, kde je třeba napájet více zařízení různým napětím z jedné kompaktní jednotky: průmyslové automaty, bezpečnostní systémy, LED signalizaci, měřicí techniku i moderní elektroniku. Hodí se pro použití v nepřetržitých provozech i v náročnějším prostředí, kde je potřeba spolehlivost a dlouhá životnost.

Volbou PT-45A získáte špičkovou kvalitu značky Mean Well, zajištěnou certifikací i rychlým servisem.

  • Hlavní technické parametry: Výstup 5V/3A, 12V/2A, -5V/0.3A • Výkon 40,5 W • Účinnost 75 % • Rozměry 127×76×28 mm • Ochrany proti přetížení, přepětí a zkratu • Přirozené chlazení (tichý provoz)
  • Doporučená montáž: Dbejte na chlazení okolním vzduchem, v přetížených aplikacích je vhodné ponechat proudovou rezervu
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT5V / -5V / 12V Výkon41W Balení0.21kg; 72ks/17kg/1.35CUFT Pracovní teplota-10 ~ +60°C (dle křivky snížení výkonu) Pracovní vlhkost20 ~ 90% RH nekondenzující Skladovací teplota a vlhkost-20 ~ +85°C, 10 ~ 95% RH Teplotní koeficient0.04%/°C (0 ~ 50°C) na +5V výstupu Vibrace10 ~ 500Hz, 2G 10min./1cyklus, 60min. každá osa X, Y, Z Střední doba do první poruchy288.1K h min. MIL-HDBK-217F (25°C) Rozměry127×76×28mm (D׊×V) Rozsah ochrany přetížení53 ~ 75W jmenovitý výstupní výkon, typ ochrany: režim Hiccup, automatická obnova po odstranění poruchy Náběhový proud INCOLD START 15A/115VAC, 30A/230VAC Rozsah ochrany přepětí (CH1)5.75 ~ 6.75VDC Bezpečnostní normyUL60950-1, TUV EN60950-1 schváleno Harmonický proudSoulad s EN61000-3-2,-3 ODOLNOST EMCSoulad s EN55024, průmyslová úroveň, kriteria A EN61000-4-2,3,4,5,6,8,11; ENV50204 EMISE EMCSoulad s EN55022 (CISPR22) třída B Napěťová odolnostI/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC 1min. Izolační odolnostI/P-O/P, I/P-FG, O/P-FG:100MΩ/500VDC Svodový proud IN<0.75mA Napětí OUT (CH1)5V Napětí OUT (CH2)12V Zvlnění (CH2)120mVp-p Napětí OUT (CH3)-5V Proud OUT (CH1)3A Proud OUT (CH2)2A Proud OUT (CH3)0.3A Rozsah Proudu (CH1)0.4 ~ 5A Rozsah Proudu (CH2)0.2 ~ 2.5A Rozsah Proudu (CH3)0 ~ 0.5A Zvlnění (CH1)50mVp-p Zvlnění (CH3)50mVp-p Účinnost75% Rozsah Napětí OUT (CH1)4.75 ~ 5.5V Tolerance napětí (CH1/CH2/CH3)4.0% / 7.0% / 5.0% Stabilizace výstupu1.0% Stabilizace náběhu3.0% Doba náběhu800ms, 20ms při plném zatížení Doba doběhu60ms při plném zatížení Rozsah napětí IN90 ~ 264VAC / 127 ~ 370VDC Rozsah frekvence IN47 ~ 440Hz Proud AC IN1A/115VAC, 0.7A/230VAC

Soubory ke stažení


327.32 kB

PT-45.pdf

344.44 kB
