PPQ-100C

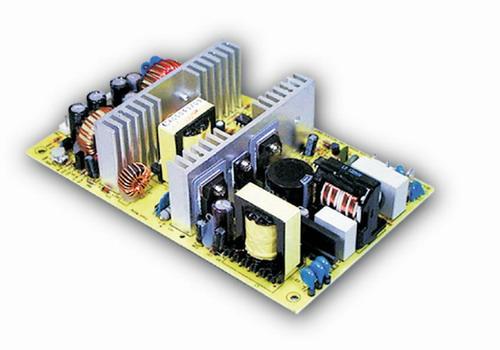

Mean Well PPQ-100C Spínaný zdroj otevřený čtyřhlad

Čtyřkanálový napájecí zdroj Mean Well PPQ-100C: výkon 101W, PFC, vstup 90–264VAC, 4 výstupy, ochrany, účinnost 76 %, skladom a s garancí kvality.

Přečíst více
Není skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
917,63 Kč
Moravské Knínice (ihned)
Není skladem
917,63 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
99 999,00 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
955,77 Kč
Sklad EU2 (do 7 dnů)
Není skladem
99 799,00 Kč
Sklad EU3 (do 10 dnů)
Není skladem
109 998,90 Kč

Popis

Mean Well PPQ-100C – Čtyřkanálový napájecí zdroj 101W s PFC

Spolehlivý vícekanálový zdroj pro profesionální nasazení a průmysl

  • Čtyřvýstupový spínaný zdroj – 15V, -15V, -5V a 5V na jednom modulu
  • Výkon 101W – spolehlivé napájení pro široké spektrum aplikací
  • Integrovaný PFC (Power Factor Correction) – vysoká účinnost a nízké harmonické
  • Široký rozsah vstupního napětí 90–264VAC a 127–370VDC
  • Kompletní ochrany – přetížení, přepětí, teplotní ochrana
  • Kompaktní rozměry – úspora místa ve vaší aplikaci

Zdroj Mean Well PPQ-100C je kompaktní čtyřvýstupový napájecí zdroj vhodný pro průmyslové, laboratorní i OEM aplikace. Nabízí čtyři izolované výstupy (15V, -15V, -5V a 5V), maximální celkový výkon 101W a vysokou účinnost díky aktivnímu PFC obvodu. Univerzální vstup pokrývá rozsah 90–264VAC i 127–370VDC a umožňuje použití v globálních instalacích bez nutnosti přepínání. Díky kompletní sadě ochran (přetížení, přepětí, teplota) a robustní konstrukci je zajištěna maximální spolehlivost i v náročných provozech.

  • Vysoká účinnost: snižuje energetické ztráty, PF až 0,98
  • Spolehlivost: střední doba mezi poruchami 162 500 h, značková kvalita Mean Well
  • Bezpečnost: schválení UL a TUV, kompletní EMC a bezpečnostní normy
  • Flexibilita: čtyři izolované výstupy pokryjí mnoho typických aplikací
  • Certifikace: splňuje EN61000-3-2, EN60950-1 a další klíčové standardy

Zdroje této série jsou vhodné všude tam, kde je třeba napájet více napěťových úrovní z jednoho zařízení – jako jsou měřicí a testovací stanice, průmyslové řídicí systémy, přístrojová technika nebo speciální LED projekty. Díky širokému teplotnímu rozsahu a robustní konstrukci najde využití i v nepřetržitých provozech, výrobních linkách či v laboratořích.

Výběrem PPQ-100C získáte kombinaci osvědčené kvality Mean Well, dlouhé životnosti a plné podpory v České republice.

  • Významné technické parametry: čtyři výstupy (15V, -15V, -5V, 5V), výkon 101W, účinnost 76 %, kompaktní rozměry 177.8×107.95×38mm, široký vstupní rozsah, ochrany PFC, snadná instalace díky svorkovnicím JST
  • Instalace: při zapojení zachovejte proudovou rezervu na všech větvích, zajištěte dostatečné chlazení dle provozního prostředí, připojení přes konektory JST (viz specifikace)
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou technickou podporou
  • Bleskové doručení a odborné poradenství zdarma

Parametry

Napětí OUT5V / -5V / 15V / -15V Proud OUT10000mA / 2600mA / 600mA / 600mA / 600mA Výkon101W Napěťová odolnostVstup-výstup: 3KVAC, Vstup-zem: 1.5KVAC, Výstup-zem: 0.5KVAC Teplotní koeficient0.03%/°C (0 ~ 50°C) Vibrace10 ~ 500Hz, 2G 10min./1cyklus, doba 60min. pro každou osu X, Y, Z Střední doba do první poruchy162.5K hodin min. MIL-HDBK-217F (25°C) Rozměry177.8×107.95×38mm (D׊×V) Balení0.62kg; 24ks/15.9kg/1.34CUFT Bezpečnostní normyUL60950-1, TUV EN60950-1 schváleno Izolační odolnostVstup-výstup, vstup-zem, výstup-zem: 100MΩ/500VDC Pracovní vlhkost20 ~ 90% RH (bez kondenzace) Harmonický proudVyhovuje EN61000-3-2,-3 ODOLNOST EMCVyhovuje EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, lehký průmysl, kritérium A EMISE EMCVyhovuje EN55022 (CISPR22) třída B PFCPF>0.95/230VAC, PF>0.98/115VAC při plném zatížení Skladovací teplota a vlhkost-20 ~ +85°C, 10 ~ 95% RH Výstupní napětíCH1: 15V, CH2: -15V, CH3: -5V, CH4: 5V Rozsah ProuduCH1: 2 ~ 15A, CH2: 0.3 ~ 4A, CH3: 0 ~ 1A, CH4: 0 ~ 1A Doba doběhu24ms/230VAC 24ms/115VAC při plném zatížení ZvlněníCH1: 100mVp-p, CH2: 150mVp-p, CH3: 100mVp-p, CH4: 100mVp-p Rozsah Napětí OUTCH1: 5.75 ~ 6.75V Stabilizace výstupuCH1: 3.0%, CH2: 8.0% Stabilizace náběhuCH1: 2.0%, CH2: 6.0%, CH3: 2.0%, CH4: 2.0% Tolerance napětí+10,-6% Doba náběhu800ms, 50ms/230VAC 1200ms, 50ms/115VAC při plném zatížení Rozsah napětí IN90 ~ 264VAC, 127 ~ 370VDC Rozsah ochrany přepětítyp ochrany: vypnutí výstupního napětí, opětovné zapnutí k obnově Rozsah frekvence IN47 ~ 63Hz Účinnost76% Proud AC IN1.65A/115VAC 0.85A/230VAC Náběhový proud INStudený start 30A Svodový proud IN<3.5mA/240VAC Rozsah ochrany přetížení105% ~ 135% jmenovitého výstupního výkonu, typ ochrany: Hiccup režim, automatická obnova po odstranění poruchy Ochrana teplotní-10 ~ +60°C (viz křivka deratingu výstupního výkonu)

Soubory ke stažení


338.26 kB

PPQ-100.pdf

366.83 kB
