NID35-24

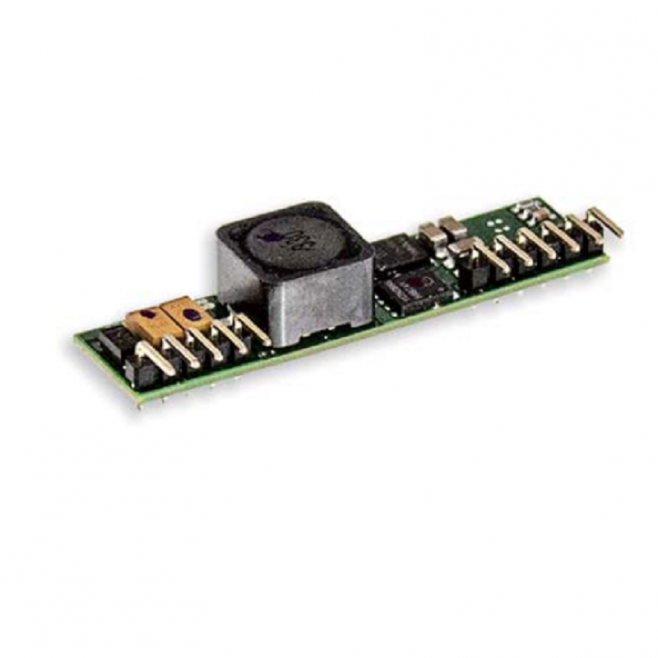

Mean Well NID35-24 Měnič DC/DC 35W 24V

DC-DC měnič Mean Well NID35-24 – 24V, 36W, účinnost 95 %, ochrany, miniaturní rozměr. Ideální pro průmysl, řídicí systémy a LED aplikace.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
178,17 Kč
Moravské Knínice (ihned)
Není skladem
178,17 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
360,81 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 3 ks
194,71 Kč
Sklad EU2 (do 7 dnů)
Skladem 5 ks
271,82 Kč
Sklad EU3 (do 10 dnů)
Skladem 24 ks
208,21 Kč

Popis

Mean Well NID35-24 – kompaktní DC-DC měnič 24V/36W pro průmysl

Výkonný převodník s vysokou účinností a univerzálním vstupem

  • Kompaktní DC-DC měnič pro spolehlivé napájení elektroniky
  • Výstup 24V / 1.5A s maximálním výkonem 36W
  • Vysoká účinnost 95 % a nízké ztráty
  • Rozšířený rozmezí vstupního napětí 20–53VDC, vhodné pro průmyslové aplikace
  • Komplexní ochrany: přetížení, přepětí, zkrat
  • Malé rozměry a snadná integrace do DPS

NID35-24 je neizolovaný DC-DC spínaný měnič s pevným výstupním napětím 24V a výkonem až 36W. Zařízení je navrženo pro průmyslové a elektronické aplikace, kde je potřeba efektivně převádět napětí v rámci rozšířeného rozsahu 20 až 53VDC. Měnič nabízí výjimečnou účinnost 95 %, nízké zvlnění (200mVp-p) a vysokou spolehlivost díky náročným bezpečnostním normám a kvalitní konstrukci. Typické využití najde například v automatizaci, LED systémech, napájení čidel, řídicích obvodů nebo v mobilních zařízeních s požadavkem na vyšší napájecí stabilitu. Díky širokému teplotnímu rozsahu (-30 až +85°C) je vhodný i do náročných prostředí.

  • Vysoká účinnost: minimalizuje energetické ztráty, šetří provozní náklady
  • Spolehlivost: ověřená konstrukce, dlouhá životnost, ochrany proti přetížení a zkratu
  • Bezpečnost: splňuje EAC, EN62368-1, třída A/B EMC
  • Flexibilita: rozšířené vstupní napětí, vhodné pro více typů napájení
  • Kompaktní provedení: miniaturní rozměry (50,8×13×11mm)

Produkt je ideální pro průmyslovou automatizaci, systémy řízení, senzory i napájení LED. Ocení jej výrobci elektroniky, systémoví integrátoři, vývojáři embedded zařízení i servisní firmy. Osvědčí se jak pro jednorázové projekty, tak pro sériovou výrobu, kde rozhoduje rozměr a efektivita.

Série NID35 je vhodnou volbou, pokud hledáte kombinaci špičkové účinnosti Mean Well, dlouhé životnosti a komplexní technické podpory. Praktičnost podtrhuje dálkové ovládání On/Off, což usnadňuje integraci do sofistikovanějších systémů.

  • Výkon: 36W při 24V
  • Rozsah vstupního napětí: 20–53VDC
  • Výstupní proud: až 1.5A
  • Rozměry: 50.8×13×11 mm
  • Montáž: přímo na DPS, doporučená proudová rezerva a správné chlazení dle křivky Derating
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou technickou podporou
  • Rychlé dodání a odborné poradenství zdarma

Parametry

Napětí OUT24V Výkon36W Dálkové ovládáníZapnutí: 1.2VDC < R.C ~ com < 12VDC nebo otevřený okruh; vypnutí: R.C ~ com < 0.4VDC nebo zkrat PIN5,6 & PIN11 Střední doba do první poruchy12321.5K hod min. (Telcordia SR-332), 757.9K hod min. (MIL-HDBK-217F, 25 ℃) ODOLNOST EMCViz tabulka na datasheetu EMISE EMCEN55032 třída A bez externích komponent, třída B s externími komponenty Bezpečnostní normyEAC TP TC 004 schváleno; BS EN/EN62368-1 (LVD) Maximální kapacitní zátěž68uF/25V low ESR Rozsah ochrany přepětí28 ~ 33V ZkratVšechny výstupy vybaveny ochranou proti zkratu, typ ochrany: Hiccup mód, automatické obnovení po odstranění závady Rozsah ochrany přetížení120 ~ 250 % jmenovitého výkonu OchranaPojistka doporučena (3A) Napěťová odolnostViz bezpečnostní normy Hmotnost9g; 440ks/4.96Kg/0.94CUFT Rozměry (D*Š*V)50.8×13×11mm nebo 2.0×0.512×0.433" palce Objednávací čísloNID35-24 Rozsah Proudu0 ~ 1.5A Teplotní koeficient±0.03% / (0 ~ 55 ℃) Skladovací teplota-30 ~ +105 ℃ Pracovní vlhkost20% ~ 85% RH nekondenzující Pracovní teplota-30 ~ +85 ℃ (viz "Derating Curve") Stejnosměrný proud (typicky)1580mA/24VDC Jmenovitý stejnosměrný vstup24VDC (nebo 48VDC) Účinnost95% Rozsah napětí IN20 ~ 53VDC Rozsah nastavení napětí17.5~21V Tolerance napětí±2.0% Stabilizace náběhu±0.5% Stabilizace výstupu±0.5% Zvlnění a šum200mVp-p Vibrace10 ~ 500Hz, 2G 10min./1 cyklus, perioda 60min. v každé ose X, Y, Z

Soubory ke stažení


111.95 kB

NID35-spec.pdf

69.73 kB
