MPQ-200D

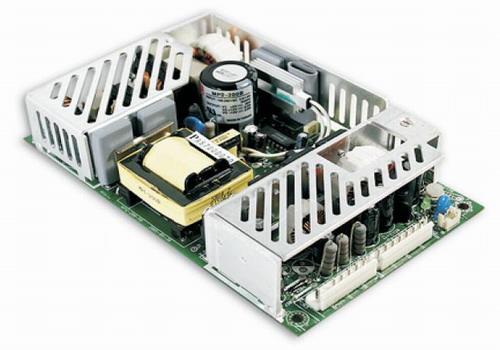

Mean Well MPQ-200D Spínaný zdroj otevřený čtyřhlad

Čtyřvýstupový medicínský napájecí zdroj Mean Well MPQ-200D, 200W, účinnost 83 %, nízký svodový proud, ochrany a certifikace UL60601-1.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
1 744,53 Kč
Moravské Knínice (ihned)
Není skladem
1 744,53 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
2 022,79 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 4 ks
1 754,21 Kč
Sklad EU2 (do 7 dnů)
Není skladem
2 018,75 Kč
Sklad EU3 (do 10 dnů)
Není skladem
2 225,07 Kč

Popis

Mean Well MPQ-200D – Špičkový čtyřvýstupový zdroj pro zdravotnictví i průmysl

Spínaný napájecí zdroj 200W s certifikací podle UL60601‑1

  • Čtyři nezávislé výstupy +5V, +12V, -12V a +24V pro širokou škálu aplikací
  • Vyšší účinnost 83 % zajišťuje minimální ztráty
  • Komplexní ochrany: přetížení, přepětí, přehřátí, zkrat
  • Certifikace UL60601-1 a EN60601-1 pro zdravotnická zařízení
  • Nízký svodový proud <180μA, vhodné i pro přímý kontakt s pacientem
  • Bezproblémová instalace a robustní provedení

Spínaný napájecí zdroj Mean Well MPQ-200D je navržen pro náročné aplikace ve zdravotnictví, laboratorní technice, automatizaci i průmyslové elektronice. Nabízí 200W celkový výkon a čtyři samostatné galvanicky oddělené výstupy: +5V/8A, +12V/2,4A, -12V/0,8A a +24V/0,8A. Díky širokému vstupnímu rozsahu 90 ~ 264VAC i možnosti provozu na stejnosměrné napětí 127 ~ 370VDC je vhodný pro celosvětové použití. Certifikace UL60601-1 a EN60601-1 jej předurčuje pro zdravotnická zařízení, kde je klíčová bezpečnost i minimální svodový proud. Effektivita 83 % snižuje náklady na provoz, zatímco zabudované ochrany proti přetížení, přepětí, zkratu a přehřátí zajišťují maximální spolehlivost v každodenním nasazení.

  • Vysoká účinnost: efektivní provoz s nízkými ztrátami a úsporou energie
  • Spolehlivost: robustní konstrukce, střední doba mezi poruchami přes 262 000 hodin
  • Bezpečnost: certifikace pro medicínu i průmysl, rozsáhlé ochrany
  • Flexibilita: více nezávislých výstupů, univerzální vstupní rozsah s AC i DC
  • Certifikace: splňuje evropské i americké zdravotnické normy

Zdroj MPQ-200D je ideální volbou pro zdravotnická elektrická zařízení, laboratorní přístroje, přístrojové panely, průmyslové řídicí systémy i aplikace s požadavky na nízký svodový proud (vhodné i pro použití v přímém kontaktu s pacientem v nemocničních prostředích). Konstrukce dovoluje jak provoz v konvekci (nižší výkon), tak s aktivním chlazením ventilátorem pro plný výkon až 200 W.

Kombinace japonské kvality značky Mean Well, extrémní spolehlivosti, dlouhé životnosti a robustního servisu dělá z tohoto zdroje volbu č. 1 do kritických aplikací i náročného provozu. V případě potřeby je k dispozici technická podpora i rychlé dodávky ze skladu Meanwell‑eshop.cz.

  • Celkový výkon až 200W (s aktivním chlazením)
  • Výstupy: +5V/8A, +12V/2,4A, -12V/0,8A, +24V/0,8A
  • Rozměry: 177.8 × 107.2 × 35.5 mm
  • Provozní teplota: -20 ~ 70°C
  • Doporučená instalace: dostatečné chlazení (nutno zajistit proudění vzduchu při vyšší zátěži), rezervujte 15~20% výkonu proti maximální zátěži
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT5V / 12V / -12V / 24V Proud OUT8000mA / 2400mA / 800mA / 800mA Výkon200W Napěťová odolnost4000VAC vstup/výstup, 1500VAC vstup/F.G., 1500VAC výstup/F.G. Pracovní vlhkost20~90% RH nekondenzující Skladovací teplota a vlhkost-40~+85°C, 10~90% RH Teplotní koeficient0.04%/°C (při plném zatížení a 0~50°C) Vibrace2G, 10~500Hz, 60 min. ve všech osách Bezpečnostní normyUL60601-1, TUV EN60601-1, navrženo také dle UL60950-1, TUV EN60950-1, IEC60601-1, EN60601-1 EMISE EMCEN55011/22 třída B, EN61000-3-2, EN61000-3-3 Izolační odolnost>100MΩ (I/P-O/P, I/P-FG, O/P-FG při 500VDC) Střední doba do první poruchy262 100 hodin min. při plné zátěži, 25°C ODOLNOST EMCEN61000-4-2, -3, -4, -5, -6, -8, -11, ENV50204 – různé úrovně odolnosti Rozměry (D*Š*V)177.8 × 107.2 × 35.5 mm Hmotnost0.66 kg Balení24 ks/16.8 kg/0.99 CUFT Pracovní teplota-20~70°C (viz derating křivka) DC napětí+5V, +12V, -12V, +24V Rozsah Proudu0~8A, 0~2.4A, 0~0.8A, 0~0.8A Doba doběhu16ms / 230VAC při plné zátěži; 16ms / 115VAC při plné zátěži Zvlnění80mVp-p, 120mVp-p, 120mVp-p, 150mVp-p Rozsah Napětí OUT±5% Tolerance napětí±2% Stabilizace výstupu±0.5% Stabilizace náběhu±0.5% Doba náběhu1000ms, 20ms / 230VAC při plné zátěži; 3000ms, 20ms / 115VAC při plné zátěži Rozsah napětí IN90~264VAC, 127~370VDC Ochrana teplotníSpouští se při 95°C (tepelný spínač na chladiči výkonového tranzistoru), automatické obnovení Rozsah frekvence IN47~440Hz PFCPF>0.95/230VAC PF>0.98/115VAC při plné zátěži Účinnost83% Náběhový proud INmenší než 25A při 115VAC nebo menší než 40A při 230VAC (studený start) Svodový proud INmenší než 180μA při 264VAC (zem); menší než 100μA při 264VAC (pacient) Ochrana přetížení120~160% jmenovitého zatížení (hiccup, automatické obnovení) Rozsah ochrany přepětí115%~135% jmenovitého výstupního napětí (pouze kanál 1) Signál Power Good / Porucha napájeníTTL high = Power Good; TTL low = Power Fail, 5V TTL signal při >90% výstupního napětí, zpoždění 10~500ms, vypíná min. 1ms před poklesem pod 90%

Soubory ke stažení


355.63 kB

MPT-200.pdf

327.24 kB
