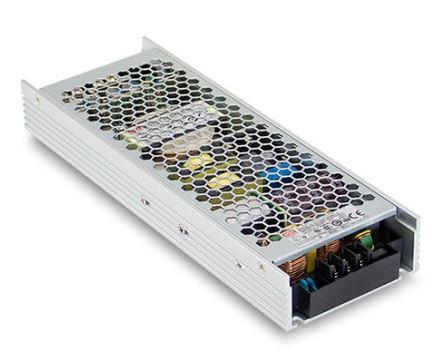

UHP-500R-5

Mean Well UHP-500R-5 Zdroj s PFC DCOK 336W

UHP-500R-5: spínaný napájecí zdroj 400 W/5V/80A, účinnost 94 %, ochrany, redundantní režim. Certifikace UL/TUV/EAC. Kompaktní provedení.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
2 264,17 Kč
Moravské Knínice (ihned)
Není skladem
2 264,17 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
2 003,42 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
2 265,03 Kč
Sklad EU2 (do 7 dnů)
Skladem 10 ks
2 835,46 Kč
Sklad EU3 (do 10 dnů)
Skladem 17 ks
3 166,40 Kč

Popis

Napájecí zdroj Mean Well UHP-500R-5 – 5V, 80A, tenký a výkonný pro náročné aplikace

Výkonný spínaný zdroj s PFC, redundantní funkcí a aktivní ochranou

  • Vysoký proud 80A a napětí 5V pro průmyslové použití
  • Špičková účinnost až 94 % – nízké ztráty a úspora energie
  • Ochrana proti přetížení, přepětí a přehřátí pro bezpečný a spolehlivý provoz
  • Redundantní funkce – možnost paralelního spojení pro zvýšení dostupnosti
  • Kompaktní design o výšce 31 mm, bezventilátorové chlazení konvekcí
  • Certifikace pro globální trh: UL, TUV, CCC, EAC, BSMI

Řada UHP-500R-5 představuje výkonný spínaný napájecí zdroj s PFC, zaměřený na profesionální průmyslové i speciální aplikace. S maximálním výkonem 400 W (při 5 V / 80 A) je ideální pro LED systémy, průmyslovou automatizaci, řízení procesů, testovací zařízení i napájení výkonných elektronických obvodů. Extra štíhlé tělo (pouze 31 mm na výšku) a bezventilátorová konstrukce umožňují integraci i do stísněných prostor s ­důrazem na tichý chod a zjednodušené chlazení. Široké vstupní rozmezí 90–264 V AC (127–370 V DC) poskytuje vysokou flexibilitu v různých sítích.

  • Vysoká účinnost: až 94% omezuje zahřívání a šetří provozní náklady
  • Špičková spolehlivost: životnost přes 168 000 hodin (MIL-HDBK-217F)
  • Komplexní ochrany: proti přetížení, přepětí, zkratu a přehřátí
  • Redundantní provoz: zapojení dvou zdrojů do paralely proti výpadku (automatické přepnutí, když jeden zdroj selže)
  • Pohodlná instalace: šroubové svorky, možnost připojit DC OK signál a redundantní funkci
  • Certifikace: světové normy bezpečnosti a EMC, univerzální použití

UHP-500R-5 je ideální pro průmyslové automatizace, LED zobrazovače, řízení strojů, rozvaděčové aplikace, napájení senzorů, řídicích panelů, ale i pro specializované projekty s požadavkem na dlouhodobou bezporuchovost a vysokou proudovou rezervu. Uplatnění najde jak výrobce strojů, tak integrátoři automatizace, řízení budov, datová centra i vývojáři napájecích řešení.

Spojení renomované kvality značky Mean Well, dlouhé životnosti a špičkové technické podpory činí z tohoto zdroje bezpečnou a výhodnou volbu i pro náročné provozy.

  • Výkon 400 W při 5 V, proud 80 A
  • Rozsah vstupního napětí 90–264 V AC / 127–370 V DC
  • Rozměry: 232 × 81 × 31 mm
  • Pro bezproblémový provoz zajistěte odvod tepla a vhodné dimenzování proudové rezervy při zátěži
  • Oficiální specialista na Mean Well v ČR
  • Garance originálních produktů a plné technické podpory
  • Rychlé dodání a poradenství zkušených techniků

Parametry

Napětí OUT5V Proud OUT80000mA Výkon400W VýbavaPFC Bezpečnostní normyUL60950-1, TUV EN60950-1, CCC GB4943, BSMI CNS14336-1, EAC TP TC 004 schváleno; návrh dle EN60335-1, EN61558-2-16 Skladovací teplota a vlhkost-40 ~ +85℃, 10 ~ 95% RH bez kondenzace Teplotní koeficient±0.03%/℃ (0 ~ 50℃) Vibrace10 ~ 500Hz, 5G, 10min./1cyklus, 60min. pro každou osu X, Y, Z Střední doba do první poruchy168K hodin min. MIL-HDBK-217F (25℃) EMISE EMCEN55032, GB/T9254, třída B, EN61000-3-2, -3, BSMI CNS13438, EAC TP TC 020 Napěťová odolnostI/P-O/P: 3.75KVAC, I/P-FG: 2KVAC, O/P-FG: 1.25KVAC Izolační odolnostI/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25℃/70% RH Pracovní teplota-20 ~ +70℃ (viz derating curve) ODOLNOST EMCEN61000-4-2/3/4/5/6/8/11; EN61000-6-2 (EN50082-2), úroveň heavy industry, kritérium A, EAC TP TC 020 Rozměry232 × 81 × 31 mm (D × Š × V) Balení0,905kg; 16ks/15,48kg/0,82CUFT Pracovní vlhkost20 ~ 95% RH bez kondenzace Rozsah Proudu0 ~ 80A Zvlnění200mVp-p Rozsah napětí IN90 ~ 264VAC, 127 ~ 370VDC Rozsah Napětí OUT4.5 ~ 5.5V Tolerance napětí±1.0% Stabilizace výstupu±0.5% Stabilizace náběhu±2.0% Doba náběhu1000ms, 50ms/230VAC; 1000ms, 50ms/115VAC při plném zatížení Doba doběhu12ms/230VAC, 12ms/115VAC Rozsah frekvence IN47 ~ 63Hz Rozsah ochrany přepětí5.75 ~ 6.75V PFCPF≥0.95/230VAC, PF≥0.98/115VAC při plném zatížení Účinnost94% Náběhový proud INCold start 80A/115VAC, 80A/230VAC Svodový proud IN<0.75mA / 240VAC Proud AC IN8.8A/115VAC, 4.4A/230VAC Rozsah ochrany přetížení110 ~ 140% jmenovitého výstupního výkonu; typ ochrany: hiccup mode, automatické obnovení po odstranění závady Ochrana teplotnítyp ochrany: vypnutí výstupního napětí, automatické obnovení po snížení teploty

Soubory ke stažení


230.21 kB

UHP-500(R)-spec.pdf

741.24 kB
