UHP-500R-24

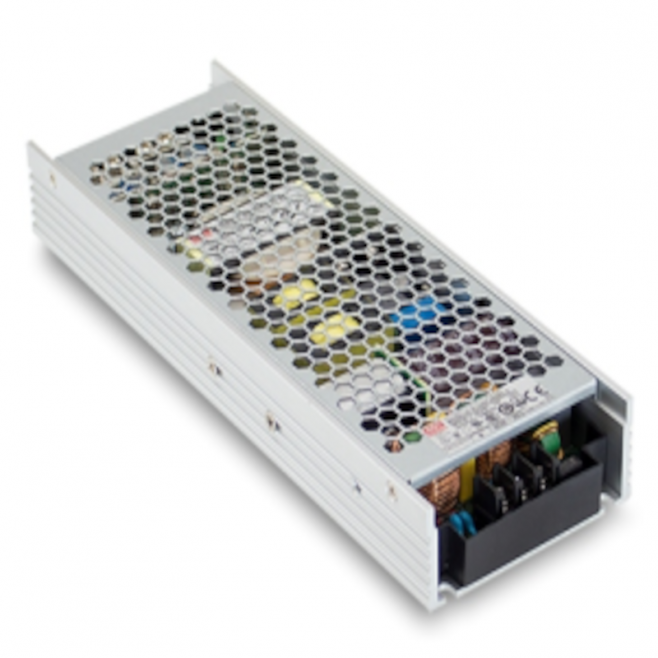

Mean Well UHP-500R-24 Zdroj s PFC DCOK 500W

Spínaný zdroj Mean Well UHP-500R-24, 24V/20,9A, 501,6W, PFC, redundantní funkce, certifikace UL, TÜV, EAC. Vysoká účinnost 94 %, extrémně tenký profil.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
2 020,85 Kč
Moravské Knínice (ihned)
Není skladem
2 020,85 Kč
Sklad Dobrovíz (do 3 dnů)
Skladem 4 ks
2 003,42 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 16 ks
2 021,61 Kč
Sklad EU2 (do 7 dnů)
Skladem 12 ks
2 531,82 Kč
Sklad EU3 (do 10 dnů)
Skladem 15 ks
2 967,12 Kč

Popis

Mean Well UHP-500R-24 – Výkonný spínaný zdroj 24V v extra tenkém provedení

Profesionální napájecí zdroj s vysokou účinností a redundantní funkcí

  • Spínaný zdroj s extrémně nízkým profilem (31 mm)
  • Výkon 501,6W a proud 20,9A pro náročné aplikace
  • Redundantní funkce a aktivní signál DC OK zajišťující maximální spolehlivost
  • Účinnost až 94 % – snížení provozních nákladů a ztrát
  • Kompletní ochrany: proti přetížení, přepětí, zkratu a přehřátí
  • Evropské i mezinárodní certifikace (UL, TÜV, EAC, BSMI, CCC) a široký vstupní rozsah

Řada Mean Well UHP-500R-24 představuje moderní spínané napájecí zdroje s jedním výstupem 24V, které kombinují tenký profil, vysoký výkon a velmi tichý provoz bez ventilátoru. Maximální výstupní výkon činí 501,6 W a proud 20,9 A, což plně pokryje požadavky průmyslové automatizace, řízení strojů či napájení rozměrných LED panelů. Díky aktivní PFC funkci a robustní konstrukci odpovídající přísným světovým normám je tento zdroj vhodný i do nejnáročnějších průmyslových prostředí.

  • Vysoká účinnost: Dosahuje až 94 %, což minimalizuje ztráty při provozu a zahřívání.
  • Spolehlivost a životnost: Dlouhá střední doba mezi poruchami (MTBF přes 168 000 hodin dle MIL-HDBK-217F).
  • Bezpečnost na prvním místě: Integrované ochrany (přetížení, přepětí, přehřátí, zkrat) chrání nejen napájecí zdroj, ale i napájená zařízení.
  • Redundantní možnost provozu: Umožňuje paralelní zapojení a automatické přepnutí při výpadku jednoho zdroje (kontakt DC OK, redundantní funkce).
  • Stabilní provoz: Bezventilátorový design, široký teplotní rozsah (-20 až +70 °C), odolnost proti vibracím 5G.
  • Certifikovaná kvalita: UL, TÜV, EAC, BSMI, CCC – naprostá důvěra pro průmysl a OEM aplikace.

UHP-500R-24 výborně poslouží v rozvaděčích, systémových instalacích průmyslové automatizace, velkých LED panelech, řízení strojů, sekvenčním napájení a na všech místech, kde je potřeba extrémně kompaktní, spolehlivý a výkonný 24V zdroj s možností signalizace výpadku a navíc redundantním provozem. Nejlépe využijí firmy integrující technologie v nepřetržitém provozu, ale i výrobci speciálních zařízení s důrazem na ochranu a stabilitu napájení.

Díky kombinaci kvality Mean Well, dlouhé životnosti a možnosti zapojení do kritických celků je tento zdroj skvělou volbou v poměru výkon / rozměry / spolehlivost pro nejnáročnější instalace.

  • Základní technická data: 24V/20,9A; Výkon 501,6W; Účinnost 94 %
  • Rozměry: 232×81×31 mm, hmotnost 0,905 kg
  • Montáž a provoz: Upevnění min. na chladič, provozní teplotní rozsah -20 až +70 °C, bezventilátorové chlazení
  • Proudová rezerva: Přetížení až 140 %, automat. obnovení po odstranění závady, prodloužená životnost
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT24V Proud OUT20900mA Výkon502W VýbavaPFC Pomocné napětíRedundantní (volitelné), kontakt max. 30VDC/1A odporová zátěž Teplotní koeficient±0.03%/℃ (0 ~ 50℃) Vibrace10 ~ 500Hz, 5G 10 min./1 cyklus, 60 min. každá osa X, Y, Z Střední doba do první poruchy168K hodin min. dle MIL-HDBK-217F (25℃) Rozměry232×81×31mm (D׊×V) Balení0.905kg; 16ks/15.48kg/0.82CUFT Bezpečnostní normyUL60950-1, TÜV EN60950-1, CCC GB4943, BSMI CNS14336-1, EAC TP TC 004 schváleno; návrh dle EN60335-1, EN61558-2-16 Signál DC OKRedundantní (volitelný) Pracovní vlhkost20 ~ 95% RH bez kondenzace EMISE EMCEN55032, GB/T9254 třída B, EN61000-3-2, -3, BSMI CNS13438, EAC TP TC 020 ODOLNOST EMCEN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2), průmyslová úroveň, kritérium A, EAC TP TC 020 Napěťová odolnostVSTUP-VÝSTUP: 3.75KVAC; VSTUP-PE: 2KVAC; VÝSTUP-PE: 1.25KVAC Izolační odolnostVSTUP-VÝSTUP, VSTUP-PE, VÝSTUP-PE: 100MΩ/500VDC/25℃/ 70%RH Skladovací teplota a vlhkost-40 ~ +85℃, 10 ~ 95% RH bez kondenzace Rozsah Proudu0~20.9A Zvlnění240mVp-p Rozsah napětí IN90 ~ 264VAC, 127 ~ 370VDC Rozsah Napětí OUT22.8~25.2V Tolerance napětí±1.0% Stabilizace výstupu±0.5% Stabilizace náběhu±0.3% Doba náběhu1000ms, 50ms/230VAC, 1000ms, 50ms/115VAC při plné zátěži Doba doběhu12ms/230VAC, 12ms/115VAC Rozsah frekvence IN47 ~ 63Hz Ochrana teplotníTyp ochrany: Vypnutí napětí na výstupu, automatické obnovení po poklesu teploty PFCPF≥0.95/230VAC, PF≥0.98/115VAC při plné zátěži Účinnost94% Náběhový proud IN30A/115VAC, 60A/230VAC (studený start) Svodový proud IN<0.75mA / 240VAC Proud AC IN4.5A/115VAC, 2.6A/230VAC Rozsah ochrany přetížení110~140% jmenovitého výstupního výkonu (typ ochrany: Hiccup mode, automatické obnovení po odstranění závady) Rozsah ochrany přepětí26.4~31.2V Pracovní teplota-20 ~ +70℃ (viz derating curve)

Soubory ke stažení


230.21 kB

UHP-500(R)-spec.pdf
