UHP-500-5

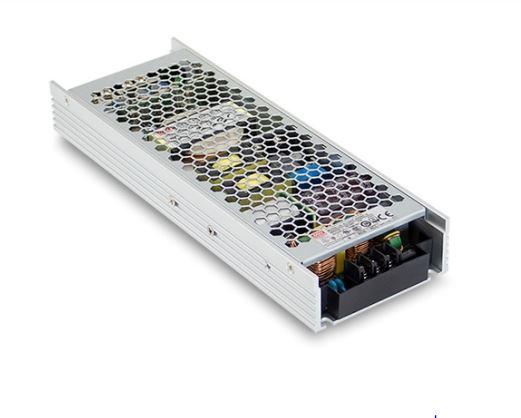

Mean Well UHP-500-5 Zdroj s PFC 400W

Mean Well UHP-500-5: 5V, 80A, špičkový spínaný zdroj s PFC, ochranami a fanless designem. Kompaktní rozměry, účinnost až 89 %, certifikace.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
2 175,51 Kč
Moravské Knínice (ihned)
Není skladem
2 175,51 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
1 929,19 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 121 ks
2 176,33 Kč
Sklad EU2 (do 7 dnů)
Skladem 14 ks
2 553,64 Kč
Sklad EU3 (do 10 dnů)
Skladem 14 ks
3 039,62 Kč

Popis

Mean Well UHP-500-5 – Špičkový 5V/80A spínaný napájecí zdroj z řady UHP s nadstandardní účinností a PFC

Výkonný průmyslový zdroj v ultra tenkém provedení – pro vaše spolehlivé napájení

  • Špičkový spínaný zdroj s výstupem 5V/80A a výkonem 400W
  • Vysoká účinnost až 89 % a nízké ztráty
  • PFC – aktivní korekce účiníku pro bezpečný a efektivní provoz
  • Kompletní ochrany – přetížení, přepětí, přehřátí a zkrat
  • Fanless design, pouze 31mm profil, odolná konstrukce
  • Bezpečnostní a EMC certifikace, dlouhá životnost

Řada UHP-500 představuje extrémně tenký a výkonný spínaný napájecí zdroj s PFC, ideální pro profesionální a průmyslové využití. Model UHP-500-5 poskytuje stabilní výstup 5V a proud až 80A při celkovém výkonu 400W. Díky ultra nízkému profilu (pouze 31mm) jej snadno nainstalujete i do omezeného prostoru – například do LED panelů, rozvaděčů, automatizace, řídicích skříní či průmyslových zařízení. Vestavěná korekce účiníku (PFC) šetří energii a prodlužuje životnost zařízení i při plném zatížení. Vyznačuje se odolnou konstrukcí, provozem bez aktivního ventilátoru a pracovním rozsahem až do +70°C. Ochrany proti zkratu, přetížení, přepětí i přehřátí zajišťují bezpečnost vašeho systému a bezproblémový chod. Široký vstupní rozsah 90–264VAC/127–370VDC a splnění klíčových evropských i světových norem z něj dělají univerzální řešení napájení.

  • Vysoká účinnost: Snižuje provozní náklady, méně tepelného výkonu
  • Spolehlivost: MTBF přes 168 000 hodin, odolnost proti vibracím až 5 G
  • Bezpečnost: Široké spektrum ochran včetně přetížení, přehřátí a EMC filtrů
  • Flexibilita: Rozsah pracovních teplot −20 až +70 °C, kompaktní rozměry pro instalaci
  • Certifikace: UL, TUV, CCC a evropské EMC normy

Typické použití: LED osvětlení, automatizace, napájení průmyslových zařízení, elektronická zařízení a rozvaděče, napájení relé i spínacích systémů – všude tam, kde záleží na spolehlivosti a kompaktní velikosti.

Proč zvolit tento zdroj? UHP-500-5 nabízí špičkový poměr výkonu, účinnosti a rozměrů v průmyslově uznávané kvalitě Mean Well. Je navržený pro dlouhodobý provoz, vysoké proudové zatížení a bezpečnou instalaci. Vsaďte na značkovou jistotu s plnou podporou a zárukou.

  • Hlavní technické parametry: Výstup 5V/80A, výkon 400W, rozměry 232×81×31mm, pracovní teplota −20 až +70 °C, účinnost až 89 %
  • Díky fanless provedení je ideální také pro hlučnost citlivá pracoviště a LED aplikace
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT5V Proud OUT80000mA Výkon400W VýbavaPFC Bezpečnostní normyUL60950-1, TUV EN60950-1, CCC GB4943, BSMI CNS14336-1, EAC TP TC 004 schváleno; návrh dle EN60335-1, EN61558-2-16 Skladovací teplota a vlhkost-40~+85℃, 10~95% RH nekondenzující Teplotní koeficient±0.03%/℃ (0~50℃) Vibrace10~500Hz, 5G 10min./1cyklus, 60min. na každou osu X, Y, Z Střední doba do první poruchy168K hodin min. MIL-HDBK-217F (25℃) Napěťová odolnostI/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC EMISE EMCVyhovuje EN55032, GB/T9254, třída B, EN61000-3-2,-3, BSMI CNS13438, EAC TP TC 020 ODOLNOST EMCVyhovuje EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2), heavy industry level, kriterium A, EAC TP TC 020 Pracovní teplota-20~+70℃ (viz Derating Curve) Izolační odolnostI/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25℃/70%RH Rozměry232×81×31mm (D׊×V) Balení0.905kg; 16ks/15.48kg/0.82CUFT Pracovní vlhkost20~95% RH nekondenzující Rozsah Proudu0–80A Rozsah Napětí OUT4.5~5.5V Rozsah napětí IN90~264VAC 127~370VDC Tolerance napětí±1.0% Stabilizace výstupu±0.5% Stabilizace náběhu±2.0% Zvlnění200mVp-p Doba náběhu1000ms, 50ms/230VAC 1000ms,50ms/115VAC při plném zatížení Doba doběhu12ms/230VAC 12ms/115VAC Rozsah frekvence IN47~63Hz Rozsah ochrany přepětí5.75~6.75V PFCPF≥0.95/230VAC PF≥0.98/115VAC při plném zatížení Účinnost89% Náběhový proud INStudený start 30A/115VAC 60A/230VAC Svodový proud IN<0.75mA / 240VAC Proud AC IN4.85A/115VAC 2.6A/230VAC Rozsah ochrany přetížení110~140% jmenovitého výstupního výkonu (Způsob ochrany: režim Hiccup, automaticky se zotaví po odstranění poruchy) Ochrana teplotníVypnutí výstupního napětí, zotavení po poklesu teploty

Soubory ke stažení

UHP-500-5 nahled.JPG

74.47 kB

UHP-500(R)-spec.pdf

741.24 kB
