UHP-350R-3.3

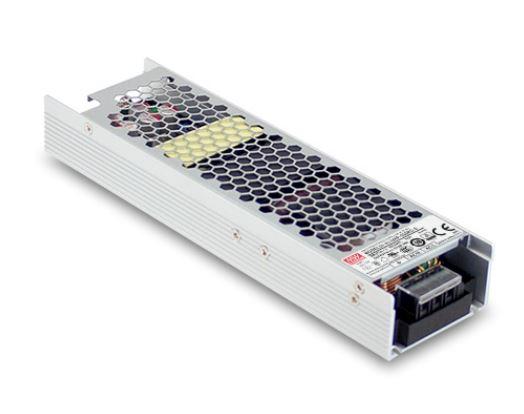

Mean Well UHP-350R-3.3 Zdroj pro LED s DCOK 198W

Napájecí zdroj Mean Well UHP-350R-3.3 – 3,3V, 60A, 198W, vysoká spolehlivost, ochrany a EMC certifikace, slim provedení. Ideální pro LED i průmysl.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
1 649,68 Kč
Moravské Knínice (ihned)
Není skladem
1 649,68 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
1 467,31 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
1 650,29 Kč
Sklad EU2 (do 7 dnů)
Skladem 10 ks
2 068,19 Kč
Sklad EU3 (do 10 dnů)
Skladem 10 ks
2 420,69 Kč

Popis

Mean Well UHP-350R-3.3 – Špičkový napájecí zdroj pro průmyslové aplikace

Spínaný napájecí zdroj s ochranou, vysokou účinností a ultra nízkým profilem

  • Vysoce spolehlivý spínaný zdroj se značkou Mean Well
  • Jmenovitý výkon 198W a výstupní napětí 3,3V pro speciální průmyslové aplikace
  • Kompaktní a nízký profil 31 mm, bez ventilátoru
  • Ochrany: proti přetížení, přepětí a přehřátí
  • Rozsah vstupního napětí 90–264VAC, široká kompatibilita
  • Certifikace pro průmyslové i domácí aplikace – TUV, UL, CE

Tento spínaný napájecí zdroj UHP-350R-3.3 je součástí špičkové řady štíhlých napájecích zdrojů Mean Well, která se vyznačuje kompaktní konstrukcí s výškou pouhých 31 mm. Je ideální pro aplikace s vyššími proudy na nízkém napětí – například LED a elektronické zobrazovače, napájení mikroprocesorových systémů nebo specializovanou automatizaci. Díky širokému rozsahu vstupního napětí a vysoké odolnosti je tento zdroj vhodný i do prostředí s proměnlivými podmínkami. Výstupní napětí 3,3V (tovární nastavení), maximální proud 60A a výkon 198W umožňují napájet i náročné obvody. Samozřejmostí je integrované PFC, špičková účinnost 89 % a provoz v rozmezí teplot -30 až +70°C.

  • Vysoká účinnost: až 89 %, omezuje ztráty a zvyšuje spolehlivost
  • Průmyslová robustnost: testováno dle MIL-HDBK-217F, min. 285 000 hodin
  • Bezpečnostní normy: UL, TUV, CE, EAC, splňuje požadavky EMC pro těžký průmysl
  • Možnost redundantního zapojení: vyšší spolehlivost napájení systémů
  • Široké provozní prostředí: -30 až +70°C, vlhkost do 95 %

Typické využití: napájení řídících a automatizačních systémů, LED aplikace, elektronické zobrazovače, speciální průmyslové zařízení, laboratoře a testovací pracoviště. Hodí se všude tam, kde je vyžadováno nadstandardní proudové zatížení při nízkém napětí a vysoká stabilita výstupu.

Proč zvolit tento zdroj?
Kombinace precizního provedení, dlouhé životnosti a nadstandardní ochrany před přepětím i přehřátím představuje jistotu pro každé průmyslové nasazení. Díky konstrukci bez ventilátoru je provoz zcela tichý a bezúdržbový.

  • Hlavní technické parametry:
  • Výstupní napětí: 3,3V, proud 60A
  • Výkon: 198W, účinnost až 89 %
  • Rozměry: 220 × 62 × 31 mm
  • Provozní teplota: -30 až +70°C
  • Krytí a EMC normy: plná shoda s průmyslovými požadavky
  • Montáž: Doporučujeme pevnou instalaci na hliníkovou desku pro optimální chlazení, s rezervou výkonu pro spolehlivý provoz.
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou technickou podporou
  • Rychlé dodání a odborné poradenství zdarma

Parametry

Napětí OUT3,3V Proud OUT60000mA Výkon198W VýbavaPFC Pracovní vlhkost20 ~ 95% RH nekondenzující Balení0.68 kg; 16 ks/11.88 kg/0.63CUFT Rozměry220 × 62 × 31 mm (D׊×V) Izolační odolnostI/P-O/P, I/P-FG,O/P-FG:100M Ohmů/500VDC/25℃/ 70%RH Napěťová odolnostI/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC ODOLNOST EMCShoda s EN61000-4-2,3,4,5,6,8,11; EN61000-6-2 (EN50082-2), úroveň těžkého průmyslu, kritérium A, EAC TP TC 020 EMISE EMCShoda s EN55032, GB9254, třída B, EN55014, EN61000-3-2, -3, BSMI CNS13438, EAC TP TC 020 Bezpečnostní normyUL60950-1, TUV EN60950-1, EN60335-1, CCC GB4943, BSMI CNS14336-1, EAC TP TC 004 schváleno; návrh podle EN61558-1, -2-16 Střední doba do první poruchy285 K hodin min. MIL-HDBK-217F (25℃) Vibrace10 ~ 500Hz, 5G 10min./1cyklus, 60min. pro osu X, Y, Z Teplotní koeficient±0.03%/℃ (0 ~ 50℃) Skladovací teplota a vlhkost-40 ~ +85℃, 10 ~ 95% RH nekondenzující Rozsah Proudu0 ~ 60A Zvlnění150mVp-p Rozsah napětí IN90 ~ 264VAC; 127 ~ 370VDC Rozsah Napětí OUT3.2 ~ 3.5V Tolerance napětí±2.0% Stabilizace výstupu±0.5% Stabilizace náběhu±1.0% Doba náběhu2000ms, 80ms/230VAC 3000ms, 80ms/115VAC při plné zátěži Doba doběhu10ms/230VAC 10ms/115VAC Rozsah frekvence IN47 ~ 63Hz Ochrana teplotníProtection type: vypnutí výstupního napětí, automaticky se obnoví po poklesu teploty PFCPF≥0.94/230VAC PF≥0.98/115VAC při plné zátěži Účinnost89% Náběhový proud INCold start 30A/115VAC 60A/230VAC Svodový proud IN<0.75mA / 240VAC Rozsah ochrany přetížení110~140% jmenovitého výstupního výkonu Rozsah ochrany přepětí3.8 ~ 4.6V Pracovní teplota-30 ~ +70℃ (viz Derating Curve)

Soubory ke stažení

UHP-350R-3.3 nahled.JPG

83.58 kB

UHP-350-4.2 datalist.pdf

703.65 kB
