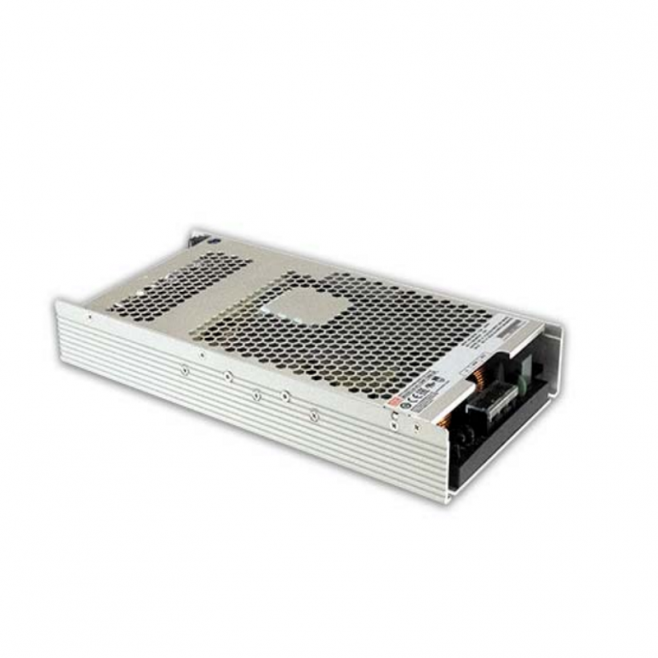

UHP-1500-24PM

Mean Well UHP-1500-24PM Zdroj s PFC DCOK 1500W

UHP-1500-24PM – průmyslový 24V zdroj 1500W s PMBus, vysokou účinností 95 %, spolehlivou ochranou a kompaktním provedením. Rychlé dodání a podpora.

Přečíst více
Není skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
9 100,00 Kč
Moravské Knínice (ihned)
Není skladem
9 100,00 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
10 516,64 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
9 100,00 Kč
Sklad EU2 (do 7 dnů)
Není skladem
9 081,80 Kč
Sklad EU3 (do 10 dnů)
Není skladem
10 010,00 Kč

Popis

Mean Well UHP-1500-24PM - 24V/62.5A špičkový napájecí zdroj pro náročné průmyslové aplikace

Silný kondukční spínaný zdroj s PMBus a vysokou účinností

  • Výkon 1500 W a proud 62,5 A pro nejnáročnější stroje
  • Vysoká účinnost 95 % – minimální ztráty, nízké zahřívání
  • Programovatelné napětí i proud a rozhraní PMBus pro dokonalou integraci
  • Kompletní spektrum ochran: přetížení, přepětí, přehřátí, zkrat
  • Kompaktní rozměry (290×140×41 mm) a možnost kondukčního chlazení bez ventilátoru
  • Splňuje přísné evropské normy a je navržen pro nepřetržitý provoz

UHP-1500-24PM je vysoce výkonný průmyslový spínaný zdroj navržený pro aplikace, kde je klíčová stabilita, bezpečnost a maximální provozní flexibilita. Díky nízké výšce pouhých 41 mm je ideální pro zabudování do rozvaděčů a strojů s omezeným prostorem. Nabízí nastavitelný výstupní napěťový rozsah 24 – 28,8 V i možnost programovatelného constantního proudu v rozsahu 0 – 62,5 A. Plnohodnotná ochrana před přetížením, přepětím, přehřátím i zkratem je samozřejmostí, stejně jako vysoká účinnost až 95 %. Napájecí zdroj umožňuje snadnou správu přes moderní komunikační protokol PMBus. Robustní konstrukce zajišťuje spolehlivý provoz v náročných průmyslových prostředích – zdroj splňuje normy UL62368‑1, EN62368‑1 a další.

  • Vysoká účinnost: až 95 %, snižuje provozní náklady a tepelné ztráty
  • Robustní spolehlivost: dlouhá životnost (MTBF přes 181 000 hodin)
  • Komplexní ochrany: proti přetížení, přepětí, přehřátí i zkratu
  • Pokročilá komunikace: podpora PMBus (volitelně CANBus)
  • Široký rozsah vstupního napětí: 90–264 VAC nebo 250–370 VDC
  • Kompaktní rozměry a kondukční chlazení – tichý provoz a instalace bez ventilátoru

Díky těmto vlastnostem nachází UHP-1500-24PM uplatnění v automatizaci, řídicích systémech, výrobních linkách, LED osvětlení, nabíjecích stanicích, laserových a měřicích přístrojích. Skvělá volba pro výrobce i integrátory, kteří hledají špičkové napájecí řešení pro stabilní a bezpečný 24/7 provoz ve strojírenství, testování i domácí automatizaci.

Sázíte-li na prověřenou kvalitu značky Mean Well, zvolte tento model pro maximální spolehlivost a vysokou dostupnost servisu. Díky komunikačnímu rozhraní můžete snadno vzdáleně monitorovat a řídit provoz zdroje.

  • Technické parametry: 24 V DC, 62,5 A, výkon 1500 W, účinnost až 95 %, rozměry 290×140×41 mm, pomocné napětí 12 V/0,4 A
  • Montáž: doporučujeme pevné uchycení na dostatečně rozměrnou hliníkovou desku kvůli optimálnímu chlazení; pro vyšší proudy použijte vodiče s rezervou a dbejte na správné dotažení šroubů na svorkách
  • Praktické rady: sledovat derating křivku, zajistit proudovou rezervu, využít komunikační rozhraní pro monitoring
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou technickou podporou
  • Rychlé dodání a odborné poradenství pro vaše aplikace

Parametry

Napětí OUT24V Proud OUT62500mA Výkon1500W ODOLNOST EMCEN55024, EN61000-6-2, EN61000-4-2/3/4/5/6/8/11 Teplotní koeficient±0,03%/°C (0 ~ 50°C) Vibrace10 ~ 500Hz, 5G 10min./1cyklus, 60min. pro osy X, Y, Z Bezpečnostní normyUL62368-1, TUV EN62368-1, EAC TP TC 004; návrh dle EN61558-1, EN60335-1 (na vyžádání) Napěťová odolnostI/P-O/P: 3,75kVAC; I/P-FG: 2kVAC; O/P-FG: 1,25kVAC Izolační odolnostI/P-O/P, I/P-FG, O/P-FG: 100MΩ/500VDC/25°C/70%RH EMISE EMCEN55032 (CISPR32) třída B, EN61000-3-2, EN61000-3-3 Rozměry290 × 140 × 41 mm (D × Š × V) Střední doba do první poruchy181 470 hodin min. Telcordia SR-332 (Bellcore), 56 720 hodin min. MIL-HDBK-217F (25°C) Pracovní vlhkost20 ~ 90% RH nekondenzující Balení2,51 kg; 6 ks/16,06 kg/0,86 CUFT Pomocné napětí12V @ 0,4A, tolerance ±10%, zvlnění = 150mVp-p Alarm signálSignál DC-OK: „High“ 4,4 ~ 5,5V (PSU zapnutý), „Low“ -0,5 ~ 0,5V (PSU vypnutý), max. odběr 10mA Snímání výstupuAno (Remote Sense) Sdílení prouduPMBus (volitelně CANBus) Dálkové ovládání ON/OFFZapnutí: zkrat mezi Remote ON/OFF a +12AUX; vypnutí: otevřený obvod Skladovací teplota a vlhkost-40 ~ +85°C, 10 ~ 95% RH nekondenzující Rozsah Proudu0 ~ 62.5A Zvlnění240mVp-p PFC≥ 0.95/230VAC při plném zatížení Rozsah Napětí OUT24 ~ 28.8V Tolerance napětí±0.5% Stabilizace výstupu±0.5% Stabilizace náběhu±1.0% Doba náběhu1800ms, 60ms/230VAC při plném zatížení Doba doběhu16ms/230VAC při 75% zatížení; 10ms/230VAC při plném zatížení Rozsah napětí IN90 ~ 264VAC, 250 ~ 370VDC Rozsah frekvence IN47 ~ 63Hz Účinnost95% FunkceDálkové ovládání ON/OFF; DC-OK signál; Pomocné napětí; PMBus komunikace Náběhový proud INStudený start 60A/230VAC Svodový proud IN<0,75mA / 240VAC Proud AC IN8A/230VAC Rozsah ochrany přetížení105~125% jmenovitého výstupního výkonu (typ. ochrana konstantním proudem, vypnutí po 5s, obnovení po opětovném zapnutí) Rozsah ochrany přepětí30 ~ 35V Ochrana teplotníTyp ochrany: Vypnutí výstupního napětí, automatické obnovení po poklesu teploty Programovatelné konstantní napětíMožné nastavit na 50 ~ 120% nominálního výstupního napětí Programovatelný konstantní proudMožné nastavit na 20 ~ 100% jmenovitého proudu Pracovní teplota-30 ~ +70°C (viz derating křivka)

Soubory ke stažení


223.48 kB

UHP-1500-spec.pdf

309.14 kB
