TP-75D

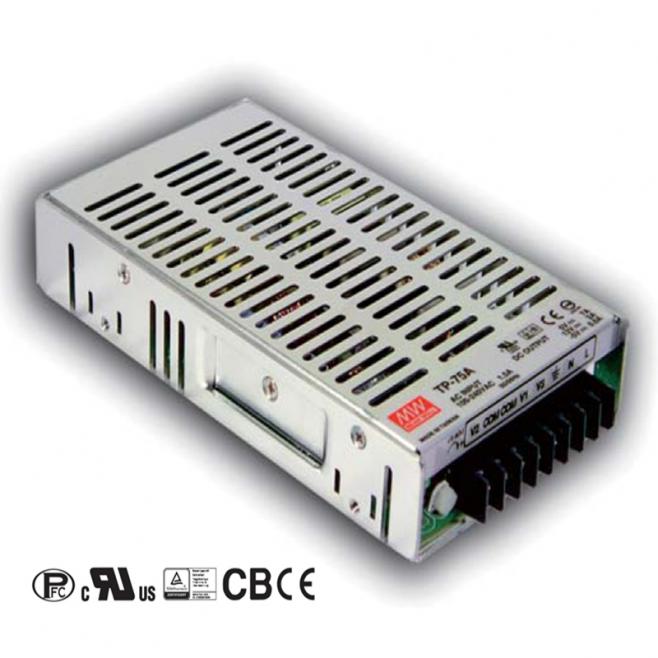

Mean Well TP-75D Spínaný zdroj uzavřený tříhladino

Spínaný napájecí zdroj Mean Well TP-75D – 75,8W, 5V, 24V, 12V, PFC, široké vstupní napětí, kompaktní a odolný. Certifikace UL, TÜV, EMC.

Přečíst více
Není skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
99 999,00 Kč
Moravské Knínice (ihned)
Není skladem
99 999,00 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
99 999,00 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
99 999,00 Kč
Sklad EU2 (do 7 dnů)
Není skladem
99 799,00 Kč
Sklad EU3 (do 10 dnů)
Není skladem
109 998,90 Kč

Popis

Mean Well TP-75D – Výkonný třívýstupový napájecí zdroj s PFC

Spolehlivý spínaný zdroj se třemi kanály pro univerzální použití

  • Třívýstupový napájecí zdroj pro 5V, 24V a 12V aplikace
  • Jmenovitý výkon 75,8W pro široké spektrum průmyslových zařízení
  • Aktivní PFC – vysoký účiník a splnění EMC norem
  • Široký vstupní rozsah 90–264VAC a podpora DC vstupu
  • Kompaktní rozměry a odolné provedení pro snadnou instalaci
  • Komplexní ochrany včetně přetížení, přepětí a teploty

Model Mean Well TP-75D je třívýstupový spínaný napájecí zdroj s PFC funkcí, navržený pro průmyslové a profesionální aplikace. Nabízí tři stabilní výstupní napětí: 5 V (7 A), 24 V (1,5 A) a 12 V (0,4 A), což umožňuje napájet různé části systému z jediného zdroje. Celkový výkon 75,8 W a vysoký účiník zajišťují spolehlivý provoz s minimálními ztrátami. Díky kompaktním rozměrům (179×99×33 mm) je vhodný pro instalaci v rozvaděčích, ovládacích panelech či do přístrojů.

  • Vysoká účinnost: úspora energie, bezpečný provoz a nízké zahřívání
  • Spolehlivost: až 198 400 provozních hodin MTBF dle MIL-HDBK-217F
  • Bezpečnost: plné spektrum ochran (zkrat, přetížení 105–150 %, přepětí na 5 V větvi, teplotní ochrana)
  • Flexibilita: tři nezávislé kanály a široké vstupní napěťové rozpětí (AC i DC)
  • Certifikace: UL, TÜV, EMC třída B, průmyslová odolnost

TP-75D je ideální pro průmysl, automatizaci, měření, LED osvětlení, bezpečnostní techniku a další aplikace, kde požadujete spolehlivé napájení s více výstupy. Hodí se do rozvaděčů, řídicích systémů, osvětlovacích panelů i menších strojů. Využijí jej výrobci strojů, integrátoři i servisní technici, kteří oceňují jednoduchou instalaci a robustnost.

Díky kombinaci kvality značky Mean Well, dlouhé životnosti a kompletní evropské certifikaci je TP-75D skvělou volbou pro náročné provozy i rozmanité projekty v průmyslu.

  • Jmenovitý výkon: 75,8 W (5 V/7 A, 24 V/1,5 A, 12 V/0,4 A)
  • Rozměry: 179×99×33 mm
  • Ochrany: přetížení, přepětí, teplota
  • Montáž: větrané rozvaděče, ovládací panely
  • Doporučení: Nezapomeňte ponechat proudovou rezervu a zajistit dostatečné chlazení dle podmínek instalace.
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT5V / 12V / 24V Výkon76W ROZSAH OCHRANY PŘETÍŽENÍ105 ~ 150% jmenovitého výkonu BALENÍ0.65Kg; 20ks/12.7Kg/0.64CUFT ROZMĚRY179*99*33mm (D*Š*V) STŘEDNÍ DOBA DO PRVNÍ PORUCHY198.4K hodin min. MIL-HDBK-217F (25°C) VIBRACE10 ~ 500Hz, 2G 10min./1cyklus, 60min. v osách X, Y, Z TEPLOTNÍ KOEFFICIENT±0.03%/°C (0 ~ 50°C) SKLADOVACÍ TEPLOTA A VLHKOST-20 ~ +85°C, 10 ~ 95% RH PRACOVNÍ VLHKOST20 ~ 90% RH bez kondenzace PRACOVNÍ TEPLOTA-10 ~ +60°C (viz „Derating Curve“) ODOLNOST EMCShoda s EN61000-4-2,3,4,5,6,8,11, EN55024, průmyslová lehká úroveň, kritérium A EMISE EMCShoda s EN55022 (CISPR22) třída B, EN61000-3-2, -3 BEZPEČNOSTNÍ NORMYUL60950-1, TUV EN60950-1 schváleno ROZSAH OCHRANY PŘEPĚTÍ5.75 ~ 6.75V na +5V POČET VÝSTUPŮ3 NAPĚTÍ OUT5V (CH1); 24V (CH2); 12V (CH3) NÁBĚHOVÝ PROUD INCOLD START 20A/230VAC PROUD AC IN1.5A/115VAC; 0.8A/230VAC ÚČINNOST70% PFCPF>0.95/230VAC; PF>0.98/115VAC při plném zatížení ROZSAH FREKVENCE IN47 ~ 63Hz ROZSAH NAPĚTÍ IN90 ~ 264VAC; 127 ~ 370VDC DOBA DOBĚHU36ms při plném zatížení DOBA NÁBĚHU800ms, 60ms při plném zatížení STABILIZACE NÁBĚHU±1.0% (CH1, CH2, CH3) STABILIZACE VÝSTUPU±3.0% (CH1); ±3.0% (CH2); ±3.0% (CH3) ROZSAH NAPĚTÍ OUTCH1: 4.75 ~ 5.5V ZVLNĚNÍ100mVp-p (CH1); 120mVp-p (CH2); 120mVp-p (CH3) ROZSAH PROUDU1.5 ~ 10A (CH1); 0.2 ~ 2.5A (CH2); 0 ~ 0.6A (CH3) PROUD OUT7A (CH1); 1.5A (CH2); 0.4A (CH3) SVODOVÝ PROUD IN<2mA / 240VAC

Soubory ke stažení


424.99 kB

TP-75.pdf

111.07 kB
