SCWN06A-03

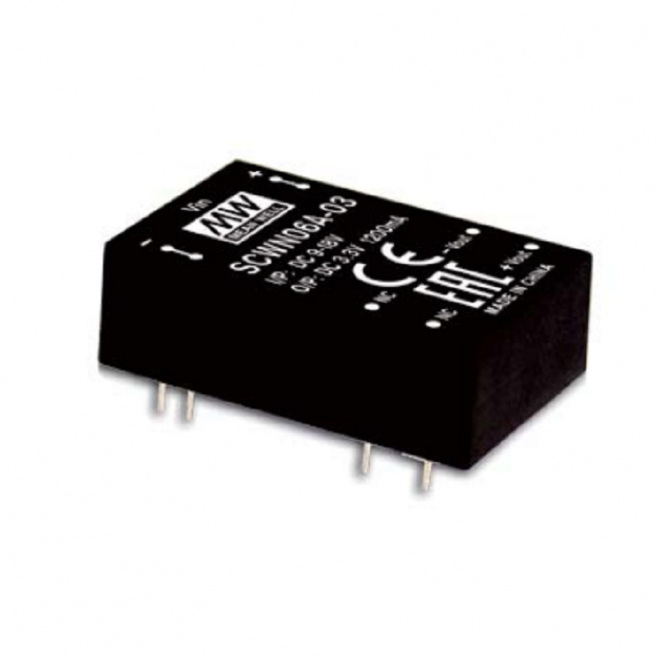

Mean Well SCWN06A-03 Měnič DC/DC modulový 6W 3.3V

SCWN06A-03 Mean Well: Kompaktní 6W DC/DC měnič 3,3V, 1,2A, účinnost 77 %, široké využití v průmyslu, ochrana proti zkratu i přetížení.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
260,85 Kč
Moravské Knínice (ihned)
Není skladem
260,85 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
302,46 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
260,88 Kč
Sklad EU2 (do 7 dnů)
Skladem 1 ks
259,09 Kč
Sklad EU3 (do 10 dnů)
Skladem 17 ks
260,36 Kč

Popis

SCWN06A-03 — Kompaktní spínaný DC/DC měnič 3,3V s vysokou účinností

Stabilní 6W DC/DC zdroj v miniaturním provedení pro průmyslové aplikace

  • Kompaktní rozměry — úspora místa na DPS
  • Výstup 3,3V / 1,2A — ideální pro logiku, senzory či mikrokontroléry
  • Vysoká účinnost 77 % — snižuje zahřívání a ztráty
  • Široký vstupní rozsah 9–18VDC — flexibilita použití
  • Ochrana proti zkratu a přetížení — bezpečný provoz vaší aplikace
  • Kvalita Mean Well a dlouhá životnost — MTBF 1 800 000 hodin

Spínaný DC/DC měnič SCWN06A-03 nabízí stabilní výstup 3,3V s proudem až 1,2A a celkovým výkonem 6W v extrémně kompaktním DIP provedení (31,8 × 20,3 × 10,2 mm). Díky širokému vstupnímu napětí 9–18VDC je ideální volbou pro systémy napájené z průmyslových sběrnic, baterií nebo v rámci decentralizovaných aplikací. Zdroj využívá vysokou účinnost (77 %), což podstatně omezuje jeho zahřívání i spotřebu energie. Kvalitní ochranné funkce zahrnují spolehlivou ochranu proti zkratu i přetížení – provoz je automaticky obnoven po odstranění závady. Zařízení je určeno do náročných průmyslových podmínek s širokým rozsahem pracovních teplot od -40 do +90°C, chráněno je robustním plastovým pouzdrem a splňuje důležité bezpečnostní i EMC normy.

  • Vysoká účinnost: až 77 % pro minimální energetické ztráty
  • Spolehlivost: MTBF přes 1,8 milionu hodin dle MIL-HDBK-217F
  • Bezpečnost: ochrana proti zkratu a přetížení, izolační napětí 3 000V DC
  • Flexibilita: široký vstupní rozsah 9–18V DC, univerzální použití
  • Certifikace: splňuje EAC, EMC třídu A, EN61000-4-X normy

Ideální nasazení najde tento DC/DC měnič ve výrobních procesech, průmyslové automatizaci, měřicí technice i v železniční dopravě. Je vhodný pro napájení logických obvodů, citlivé elektroniky a zařízení vyžadujících stabilní a spolehlivý zdroj v omezených prostorových podmínkách.

Volbou tohoto modelu získáte kombinaci osvědčené kvality Mean Well, odolného řešení s dlouhou životností a dostupným odborným poradenstvím.

  • Výkon: 6W
  • Výstup: 3,3V / 1,2A
  • Rozměry: 31,8 × 20,3 × 10,2 mm
  • Montáž: DIP (zásuvné na DPS), snadné začlenění do návrhu
  • Teplotní rozsah: -40 až +90°C
  • Oficiální specialista na Mean Well v ČR
  • Garance originálního sortimentu a rychlého dodání
  • Odborné technické poradenství

Parametry

Napětí OUT3,3V Výkon6W Izolační odolnostI/P-O/P: 100MΩ / 500V DC / 25°C / 70% RH Pracovní vlhkost20% ~ 90% RH nekondenzující Chlazenívolná konvekce vzduchu Skladovací teplota a vlhkost-40 ~ +100°C, 10 ~ 95% RH nekondenzující Teplotní koeficient0.03% / °C (0~90°C) Vibrace10~500 Hz, 2G 10 min./1 cyklus, trvání 60 min. v osách X, Y, Z Napěťová odolnostI/P-O/P: 3kV DC Izolační kapacita (typicky)250pF Provozní teplota-40 ~ +90°C (viz derating křivku) Bezpečnostní normyEAC TP TC 020/2011 schváleno EMISE EMCBS EN/EN55032 (CISPR32), třída A ODOLNOST EMCESD EN61000-4-2 (úroveň 2), Radiace EN61000-4-3 (úroveň 2), EFT/Burst EN61000-4-4 (úroveň 2), Surge EN61000-4-5 (úroveň 1), Conducted EN61000-4-6 (úroveň 2), Magnetické pole EN61000-4-8 (úroveň 2) Střední doba do první poruchy1800K hodin MIL-HDBK-217F (25°C) Rozměry (D*Š*V)31.8 × 20.3 × 10.2 mm Hmotnost12.4g Maximální teplota krytu+100°C Rozsah napětí IN9~18V DC Výstupní napětí3.3V DC Vstupní proud bez zátěže5mA Jmenovitý proud1200mA Účinnost77% Zvlnění a šum50mVp-p Tolerance napětí±1.5% Stabilizace výstupu±0.5% Stabilizace náběhu±1.5% Vstupní proud při plném zatížení429mA Frekvence spínání (min.)100kHz Kondenzátor výstupní zátěže (max.)4700μF Provozní rozsah napětí9~18V DC Rozsah napájecího napětíA: 9~18V DC Nárazové napětí (max. 100 ms)25V DC Ochrana proti přetížení120~250% jmenovitého výstupního výkonu (automatická obnova) Ochrana proti zkratuprůběžná, automatická obnova Přesnost napětí±1.5% Zvlnění proud250pF

Soubory ke stažení


70.21 kB

SCWN06,DCWN06-spec.pdf

120.94 kB
