RSDH-150-12

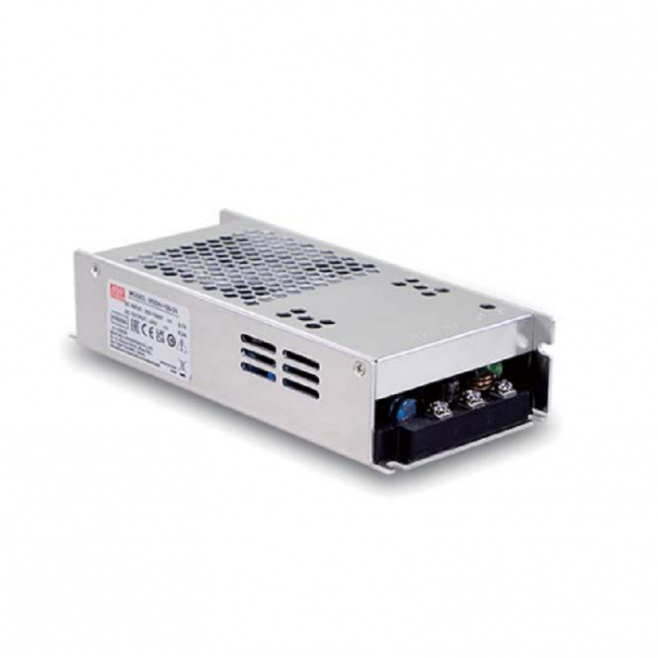

Mean Well RSDH-150-12 DC-DC měnič 120W 12V

Spolehlivý DC-DC měnič 12V/10A, vstup 250–1500VDC, robustní ochrany a certifikace IEC62109-1. Ideální pro průmysl a FVE. Rychlá expedice.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
1 466,15 Kč
Moravské Knínice (ihned)
Není skladem
1 466,15 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
1 700,00 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
1 466,27 Kč
Sklad EU2 (do 7 dnů)
Skladem 16 ks
1 835,46 Kč
Sklad EU3 (do 10 dnů)
Skladem 16 ks
2 149,98 Kč

Popis

Mean Well RSDH-150-12 – 120W DC-DC měnič s ultra širokým vstupem 250–1500Vdc

Špičkový DC-DC měnič pro průmysl a obnovitelné zdroje s vysokou spolehlivostí

  • Spínaný zdroj s výkonem 120W pro aplikace s vysokým napětím
  • Ultra široké vstupní napětí 250–1500V DC – ideální pro fotovoltaiku, průmyslové aplikace či bateriové systémy
  • Bezpečnostní certifikace dle IEC62109-1 a dalších norem
  • Ochrana proti přetížení, přepětí, přehřátí a zkratu
  • Výjimečný provozní rozsah: od -40°C do +80°C
  • Robustní konstrukce, dlouhá životnost a snadná montáž

Tento výkonný spínaný DC-DC měnič Mean Well RSDH-150-12 nabízí stabilní stejnosměrné výstupní napětí 12V při proudu až 10A v rozsahu výkonu 120W. Díky ultra širokému vstupnímu napětí od 250 až do 1500 V DC je ideální volbou pro systémy z obnovitelných zdrojů energie (například FVE pole), průmyslové automatizace či železniční a energetické aplikace s vyšším DC napětím. Vedle špičkové bezpečnosti zajišťují ochrany proti přetížení, přepětí a teplotnímu přetížení maximální spolehlivost v nejnáročnějších provozních podmínkách.

  • Vysoká účinnost: minimalizuje ztráty a šetří provozní náklady
  • Spolehlivost: více jak 1,9 milionu hodin střední doby do poruchy
  • Bezpečnost: splňuje mezinárodní normy, vybaveno kompletními ochranami
  • Flexibilita: přizpůsobitelné napětí OUT i kapacitní zátěži
  • Certifikace: potvrzená bezpečnostními a EMC standardy

Napájecí měnič RSDH-150-12 je vhodný všude tam, kde potřebujete převést vysoké stejnosměrné napětí na bezpečných 12V – například ve fotovoltaických string systémech, pro zálohované napájení v průmyslu, v signalizačních a řídicích systémech, nebo v rozsáhlých napájecích tratích kolejových vozidel.

K nákupu doporučujeme vzhledem k unikátnímu vstupnímu rozsahu, extrémní odolnosti teplotám a vlhkosti a dlouhé životnosti s minimální údržbou. Spojení kvality značky Mean Well a dostupné technické podpory garantuje bezproblémový provoz.

  • Technické parametry: Výkon: 120W / Výstup: 12V, 10A / Vstup: 250–1500VDC / Rozměry: 191×86×41mm
  • Montáž a instalace: Při instalaci použijte externí pojistku 4A/1500VDC, zajistěte dostatečné chlazení (derating nad +55°C), možnost upevnění montážním klipem
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou výrobní podporou
  • Technické poradenství, rychlá expedice a skladová dostupnost

Parametry

Napětí OUT12V Výkon120W EMISE EMCBS EN/EN55032 (CISPR32) Třída A (vedené i vyzařované) Střední doba do první poruchy1924,7K hodin min. Telcordia SR-332 (Bellcore); 285,9K hodin min. MIL-HDBK-217F (25°C) Rozměry191*86*41mm (D*Š*V) Balení0,81Kg; 12ks/10,7Kg/0,75CUFT Napěťová odolnostI/P-O/P: 4KVAC, I/P-FG: 2KVAC, O/P-FG: 2KVAC Izolační odolnostI/P-O/P, 100M Ohm / 500VDC / 25°C / 70% RH Zpětná polaritaVnitřní usměrňovací diodou, automatické obnovení po odstranění chyby, bez poškození ODOLNOST EMCESD: Úroveň 3, 8kV vzduch; úroveň 2, 4kV kontakt, kritérium A; Vyzařovaná: Úroveň 3, 10V, kritérium A; EFT/Burst: Úroveň 3, 2kV, kritérium A; Přepětí: Úroveň 4, 2kV/Vin+ ~ Vin-, 4kV Vin~FG; Vedené: Úroveň 3, 10V, kritérium A; Magnetické pole: Úroveň 4, 30A, kritérium A Teplotní koeficient±0.03%/°C (0 ~ 55°C) Zamknutí při podpětíPodpěťová ochrana: 200 ~ 225Vdc, Uvolnění podpětí: 225 ~ 246,5Vdc Kategorie přepětíOVC II 2000m; dle EN62109-1 Provozní nadmořská výška5000m Maximální kapacitní zátěž4000μF Externí vstupní pojistka4A/1500VDC, nutná (viz strana 4 pro detaily) VibraceKomponenty: 10 ~ 500Hz, 3G 10min/1cyklus, 60min pro každou osu X,Y,Z; Montážní klip: Dle IEC60068-2-6 DC napětí12V Jmenovitý proud10A Rozsah napětí IN250 ~ 1500Vdc Rozsah proudu0 ~ 10A Zvlnění a šum120mVp-p Rozsah nastavení napětí12 ~ 15V Tolerance napětí±1.5% Stabilizace výstupu±0.5% Stabilizace náběhu±1.5% Účinnost85% Pracovní vlhkost20 ~ 90% RH bez kondenzace Náběhový proudCOLD START 70A/250Vdc Rozsah ochrany přetížení105 ~ 135% jmenovitého výstupního výkonu Rozsah ochrany přepětí16.5 ~ 21V Ochrana teplotníTyp ochrany: Hiccup mód, automatické obnovení po odstranění chyby Bezpečnostní normyIEC62109-1, BS EN/EN62109-1, EAC TP TC 004 schváleno; Návrh dle UL1741 (na vyžádání) Pracovní teplota-40 ~ +80°C (viz "Odvozovací křivka"/Derating Curve) Skladovací teplota a vlhkost-40 ~ +80°C, 10 ~ 95% RH bez kondenzace

Soubory ke stažení


88.78 kB

RSDH-150-spec.pdf

137.34 kB
