HSG-70-48

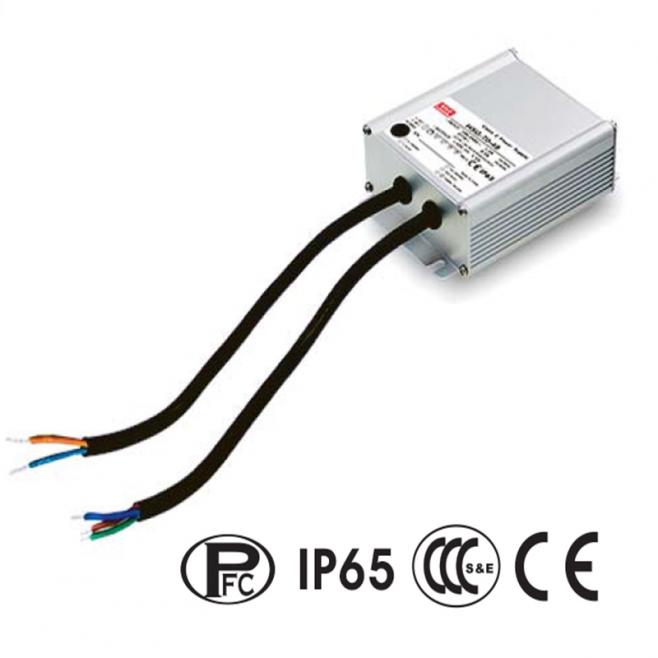

Mean Well HSG-70-48 Napájecí zdroj pro LED 70W 48V

Mean Well HSG-70-48 – spínaný napájecí zdroj 48V/1,5A, účinnost 90 %, ochrany, IP65. Pro LED a průmysl. Oficiální distribuce Meanwell-eshop.cz

Přečíst více
Není skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
965,06 Kč
Moravské Knínice (ihned)
Není skladem
965,06 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
749,64 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
1 006,06 Kč
Sklad EU2 (do 7 dnů)
Není skladem
748,14 Kč
Sklad EU3 (do 10 dnů)
Není skladem
824,60 Kč

Popis

HSG-70-48 – Profesionální 48V spínaný napájecí zdroj 70W s krytím IP65

Vysoce účinný LED zdroj pro průmysl, exteriér a náročné aplikace

  • Spínaný napájecí zdroj pro LED i průmyslové použití
  • Účinnost 90 % a minimální ztráty
  • Široký rozsah vstupního napětí (90–305VAC) pro univerzální použití
  • Ochrana IP65 – vhodné pro venkovní a prašné provozy
  • Komplexní ochrany proti přetížení, přepětí, zkratu i přehřátí
  • Bezpečnostní a EMC certifikace splňují nejpřísnější normy

HSG-70-48 je spínaný napájecí zdroj s výstupním napětím 48V a výkonem 72W určený především pro napájení LED osvětlení, automatizace, průmyslových systémů a aplikací vyžadujících vysokou spolehlivost a špičkovou ochranu. Díky vysoké účinnosti až 90 %, širokému vstupnímu napěťovému rozsahu (90–305VAC / 127–431VDC) a robustnímu provedení s krytím IP65 je vhodný i pro provozy s náročnými podmínkami, včetně venkovního prostředí. Pevná kovová konstrukce i kvalitní elektronické komponenty zaručují dlouhou životnost a minimální údržbu. Nastavit lze jak výstupní napětí, tak proud pomocí interního trimru, což dává potřebnou flexibilitu v různých aplikacích.

  • Vysoká účinnost: až 90 %, šetří energii a snižuje náklady na provoz
  • Spolehlivost: MTBF přes 338 000 hodin při 25°C podle MIL-HDBK-217F
  • Bezpečnost: ochrany proti přetížení, zkratu, přepětí i přehřátí
  • Flexibilita: možnost nastavení výstupního proudu a napětí, univerzální vstup
  • Certifikace: IP65, EN61347, UL8750 a další mezinárodní normy

Použití: Ideální pro LED svítidla, venkovní osvětlení, reklamní a průmyslové aplikace, automatizační projekty i zařízení vyžadující spolehlivost v nepříznivých podmínkách. Zdroj ocení jak výrobci svítidel, tak instalační firmy a integrátoři technologických systémů.

Proč právě tento model? Kombinuje výhody špičkové kvality Mean Well, dlouhou životnost a široké bezpečnostní parametry s možností využití v obtížných podmínkách.

  • Výkon: 72W
  • Výstup: 48V / 1,5A (lze nastavit 0,9–1,5A)
  • Vstup: 90–305VAC
  • IP65: odolnost vůči prachu a vodě
  • Rozměry: 127,2 × 90 × 38,8mm
  • Doporučení k instalaci: montujte na dobře větrané místo a zajistěte chlazení dle křivky deratingu
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT48V Proud OUT1500mA Výkon72W Napěťová odolnostI/P-O/P: 3,75KVAC, I/P-FG: 2KVAC, O/P-FG: 0,5KVAC Pracovní vlhkost20 ~ 95% RH bez kondenzace Skladovací teplota a vlhkost-40 ~ +80°C, 10 ~ 95% RH Teplotní koeficient±0,03%/°C (0 ~ 50°C) Vibrace10 ~ 500Hz, 5G 10min./1 cyklus, doba 60min. pro každou osu X, Y, Z Bezpečnostní normyGB19510.14, GB19510.1, IP65 schváleno; návrh dle TUV EN61347-1, EN61347-2-13, UL8750 EMISE EMCShoda s EN55015, GB17743, GB17625.1 EN61000-3-2 třída C (65% zátěž);EN61000-3-3 Izolační odolnostI/P-O/P, I/P-FG, O/P-FG: 100M Ohm/500VDC / 25°C / 70%RH ZkratOchranný typ: Hiccup mode, automatické obnovení po odstranění závady ODOLNOST EMCShoda s EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, lehký průmysl (přepětí 4KV), kritérium A Střední doba do první poruchy338,2Khod min. MIL-HDBK-217F (25°C) Rozměry127,2 × 90 × 38,8mm (d × š × v) Balení0,76Kg; 16ks / 13,2Kg / 0,77CUFT Pracovní teplota-40 ~ +70°C (viz křivka deratingu) Rozsah Napětí OUT29.3 ~ 48V Rozsah Proudu0.9 ~ 1.5A Rozsah napětí IN90 ~ 305VAC 127~431VDC Zvlnění200mVp-p Tolerance napětí±1.5% Stabilizace výstupu±0.5% Stabilizace náběhu±1.0% Doba náběhu2000ms,80ms / 115VAC 500ms,80ms / 230VAC při plné zátěži Doba doběhu16ms při plné zátěži 230VAC/115VAC Rozsah frekvence IN47 ~ 63Hz Rozsah ochrany přepětí54 ~ 63V Ochranný typ: vypnutí napětí OUT, opětovné připojení obnoví provoz PFCPF 0,96/115VAC, PF 0,96/230VAC, PF >0,92/277VAC při plné zátěži Účinnost90% Proud AC IN0,85A/115VAC 0,425A/230VAC 0,4A/277VAC Náběhový proud INSTUDENÝ START 55A (twidth=340µs měřeno při 50% Ipeak) při 230VAC Svodový proud IN<0,75mA / 277VAC Rozsah ochrany přetížení95 ~ 108% Ochranný typ: proudové omezení, automatické obnovení po odstranění závady Ochrana teplotníVypnutí napětí OUT, opětovné připojení obnoví provoz

Soubory ke stažení


458.20 kB

HSG-70.pdf

85.86 kB
