ELG-200-24D2

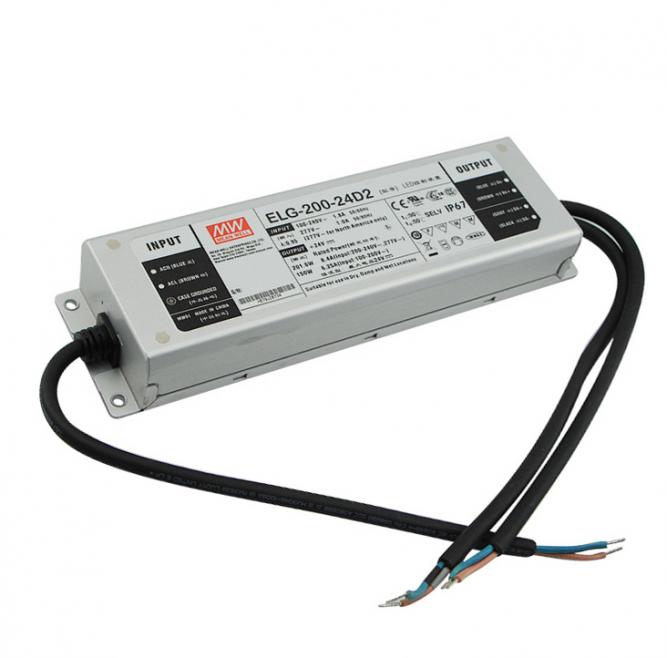

Mean Well ELG-200-24D2 Stmívatelný napěťový zdroj

Výkonný LED napájecí zdroj Mean Well ELG-200-24D2: 24V, 8,4A, 201,6 W, účinnost 92 %, ochrany, certifikace a podpora DALI pro inteligentní osvětlení.

Přečíst více
Není skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
760,98 Kč
Moravské Knínice (ihned)
Není skladem
760,98 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
760,98 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
760,98 Kč
Sklad EU2 (do 7 dnů)
Není skladem
759,45 Kč
Sklad EU3 (do 10 dnů)
Není skladem
837,07 Kč

Popis

Mean Well ELG-200-24D2 — výkonný průmyslový LED zdroj 24V

Spolehlivý napájecí zdroj pro efektivní LED systémy a průmyslové aplikace

  • Spínaný zdroj s konstantním napětím i proudem a výkonem přes 200 W
  • Vysoká účinnost 92 % pro minimální ztráty a šetření energie
  • Široký vstupní rozsah 100–305 VAC, univerzální použití v síti
  • Ochrana proti přetížení, přepětí a zkratu pro maximální bezpečnost
  • Extrémní odolnost — provozní teplota až do +90°C, krytí IP65 nebo IP67
  • Certifikace a EMC: ENEC, UL, EN55015, DALI podpora (D2 varianta)

Napájecí zdroj Mean Well ELG-200-24D2 představuje špičkové řešení pro napájení LED osvětlení v exteriéru i interiéru. Tento spínaný zdroj je určen pro systémy, které vyžadují stabilní 24 V DC a vysoký výstupní proud (až 8,4 A), což pokrývá naprostou většinu LED, průmyslových a automation aplikací. Robustní konstrukce zajišťuje dlouhou životnost a maximální provozní spolehlivost i při extrémních podmínkách. Díky širokému rozsahu vstupního napětí a vysoké účinnosti je vhodný jak pro nové instalace, tak pro modernizace v oboru osvětlovací techniky, výrobních linek nebo automatizace. Prodlouženou životnost výrazně podporuje důkladné těsnění (IP65/IP67) i provozní rozsah pracovních teplot -40 až +90°C.

  • Vysoká účinnost: Účinnost až 92 % snižuje provozní náklady
  • Propojení s DALI: Plně kompatibilní s DALI protokolem pro inteligentní ovládání osvětlení (D2 varianta)
  • Spolehlivost: Střední doba do poruchy přes 800 000 hodin
  • Odolnost v náročném prostředí: Široký rozsah provozních teplot a vlhkosti, krytí IP65/IP67
  • Bezpečnost: Integrované ochrany proti přetížení, přepětí, zkratu i nadměrné teplotě
  • Montáž: Pohodlné rozměry, nízká hmotnost, snadná instalace díky kabelovým vývodům

Zdroj je ideálním řešením pro LED veřejné osvětlení, světelné reklamní prvky i průmyslové svítidla v dílnách, skladech či výrobních prostorách. Díky širokému rozpětí pracovních parametrů obstojí také v outdoor instalacích a náročných podmínkách, kde je vyžadována dlouhodobá odolnost a bezúdržbový provoz.

Zvolte ELG-200-24D2 pro kombinaci kvality značky Mean Well, dlouhé životnosti a dostupného odborného servisu – investici, která se vám dlouhodobě vyplatí.

  • Technické parametry: Výstupní napětí 24 V DC, proud až 8,4 A, výkon 201,6 W
  • Proudová rezerva a ochrany pro spolehlivý provoz i v náročných aplikacích
  • Montáž: kompaktní rozměry 244 × 71 × 37,5 mm
  • Teplotní provoz Tcase až +90°C – ideální pro venkovní a průmyslové aplikace
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT24V Výkon202W VýbavaProgramovací Izolační odolnostI/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500VDC / 25°C / 70%RH Zvlnění proudu±0.5% Ochrana teplotníVypnutí výstupního napětí, obnovení po odpojení a zapojení napájení Rozsah ochrany přepětí27 ~ 34V Přetížení95 ~ 108%, Hiccup mode, automatické obnovení po odstranění závady PřepětíKonstantní proudové omezení, automatické obnovení po odstranění závady ZkratVypnutí výstupu, obnovení po odstranění závady Napěťová odolnostI/P-O/P: 3.75KVAC, I/P-FG: 2.0KVAC, O/P-FG: 1.5KVAC Doba náběhu500ms, 100ms/230VAC, 1000ms, 100ms/115VAC Celkové harmonické zkreslení<20% (@last ≥50%/115VAC, ≥50%/230VAC, ≥75%/277VAC) Programovatelný konstantní proud27 ~ 34V Doba doběhu10ms/230VAC, 10ms/115VAC Spotřeba bez zatížení / ve stavu Standby<0.5W (Blank / A / Dx / D-Type) Střední doba do první poruchy826,700 hodin min. dle Telcordia SR-332 (Bellcore), 200,800 hodin min. dle MIL-HDBK-217F (25°C) Rozměry244 × 71 × 37.5 mm (D × Š × V) Balení1.22kg; 12ks / 15.2kg / 0.72CUFT Bezpečnostní normyUL8750, ENEC EN61347-1, EN61347-2-13, EN62384, (typ "HL"), CSA C22.2 No. 250.13-12, GB19510.14, GB19510.1; IP65 nebo IP67 schváleno Normy DALIVyhovuje IEC62386-101,102,207 pouze pro DA-Typ Oblast konstantního proudu22.4 ~ 25.6V DC napětí24V Jmenovitý proud8.4A Proud AC IN1.8A / 115VAC 1.2A / 230VAC 1.0A / 277VAC Zvlnění a šum200mVp-p Rozsah nastavení napětí12 ~ 24V Rozsah nastavení proudu4.2 ~ 8.4A Tolerance napětí±2.0% Stabilizace výstupu±0.5% Stabilizace náběhu±0.5% Účinnost92% Rozsah napájecího napětí100 ~ 305VAC 142 ~ 431VDC Rozsah frekvence IN47 ~ 63Hz Náběhový proud (typický)COLD START 60A(twidth=510μs measured at 50% Ipeak) at 230VAC Vibrace10 ~ 500Hz, 5G 12min./1cyklus, každá osa X, Y, Z 72min. Svodový proud IN<0.75mA / 277VAC PFCPF≥0.97/115VAC, PF≥0.95/230VAC, PF≥0.92/277VAC @ plné zatížení EMISE EMCVyhovuje EN55015, EN61000-3-2 Class C (@load ≥50%); EN61000-3-3; GB17625.1, GB17743 ODOLNOST EMCVyhovuje EN61000-4-2,3,4,5,6,8,11; EN61547, light industry level (surge imunita Line-Earth 6KV, Line-Line 4KV) Rozsah napětí IN100VAC ~ 180VAC Pracovní teplota-40 ~ +90°C (Tcase), viz „OUTPUT LOAD vs TEMPERATURE“ Pracovní vlhkost20 ~ 95% RH nekondenzující Skladovací teplota a vlhkost-40 ~ +80°C, 10 ~ 95% RH Teplotní koeficient±0.03%/°C (0 ~ 50°C) Výstupní rozsah napětí22.4 ~ 25.6V

Soubory ke stažení

ELG-200 datalist img.jpg

561.53 kB

ELG-200-spec.pdf

364.82 kB
