DAP-04-S01

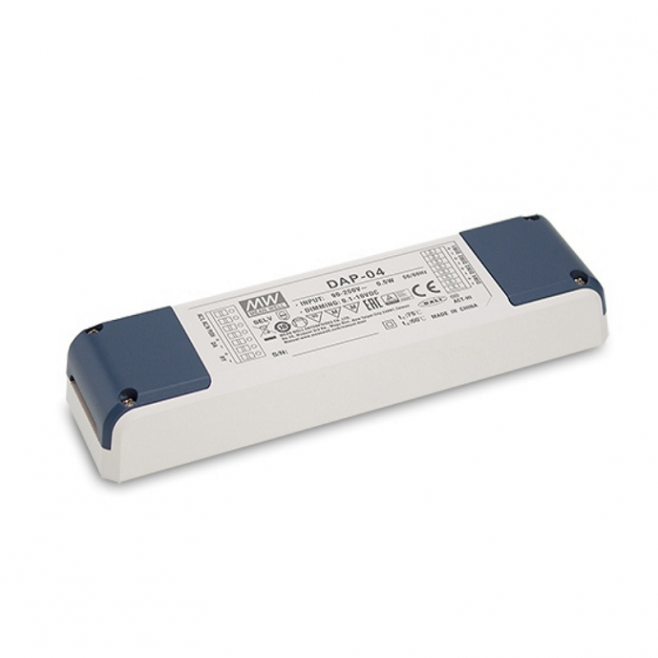

Mean Well DAP-04-S01 Signálový převodník DALI-PWM

Profesionální DALI-PWM převodník Mean Well DAP-04-S01: 4 kanály, 0,5W spotřeba, bezpečnostní certifikace, kompatibilita s většinou LED zdrojů.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
461,85 Kč
Moravské Knínice (ihned)
Není skladem
461,85 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
669,48 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 16 ks
465,07 Kč
Sklad EU2 (do 7 dnů)
Skladem 5 ks
750,00 Kč
Sklad EU3 (do 10 dnů)
Skladem 194 ks
660,71 Kč

Popis

DAP-04-S01 – DALI‑PWM převodník signálu pro LED aplikace

Flexibilní spínaný převodník pro profesionální LED osvětlení

  • 4 kanály výstupu pro nezávislé řízení až 80 LED zdrojů Mean Well
  • Kompatibilita s DALI – podpora IEC62386 standardů, snadné začlenění do automatizace
  • Široký vstupní rozsah 90–305VAC/127–431VDC pro univerzální použití
  • Bezpečné a robustní provedení s plnou galvanickou izolací a IP20
  • Vestavěné relé pro ON/OFF ovládání LED zdrojů s max. proudem až 8A
  • Úsporný provoz s vlastní spotřebou pod 0,5W

Převodník DAP-04-S01 je určený pro převod DALI signálu na PWM výstup a je ideální pro ovládání stmívatelných LED napájecích zdrojů značky Mean Well s 3v1 funkcí stmívání (1–10V / PWM / odpor). Umožňuje zapojení až čtyř samostatných výstupních kanálů, kde každý kanál zvládá až 20 LED zdrojů, což v součtu znamená ovládání až 80 napájecích jednotek současně s jedním zařízením. Díky konstrukci s plnou izolací a krytí IP20 je vhodný i do náročnějších instalací v průmyslu, kancelářích nebo pro dekorativní osvětlení.

  • Vysoká flexibilita: možnost volby logiky (High/Low), každý kanál lze ovládat nezávisle
  • Bezpečný a stabilní provoz: vestavěná ochrana proti přepětí, rázům a EMC rušení
  • Snadná instalace: kompaktní rozměry, jasně označené svorky, jednoduché připojení DALI a LED zdrojů
  • Široký rozsah pracovních podmínek: provozní teplota -30 až +60°C
  • Certifikace: vyhovuje evropským i mezinárodním bezpečnostním i EMC normám

Převodník DAP-04-S01 najde uplatnění v inteligentních budovách, kancelářských a komerčních prostorech, průmyslové automatizaci i v náročnějších LED instalacích s požadavkem na spolehlivé skupinové nebo individuální stmívání. Díky možnosti push-dim ovládání a široké podpoře protokolů je ideální jak pro projektanty, tak pro elektroinstalační firmy či integrátory chytrých systémů osvětlení.

Výběrem tohoto převodníku získáte spolehlivý, certifikovaný a energeticky efektivní produkt s dlouhou životností, podporou výrobce a rychlou dostupností náhradních dílů.

  • Hlavní technické parametry: 4 PWM kanály (každý až 20 LED zdrojů), vlastní spotřeba max. 0,5W, spínací relé 240VAC/8A, rozměry 165×46×23 mm, pracovní teplota do 60°C
  • Montáž: určeno pro vnitřní použití, vhodné k vestavbě, pro optimální životnost doporučujeme zajistit dostatečné chlazení a nepřekračovat proudové limity relé
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

VýbavaDALI odolnost EMCVyhovuje BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (průmyslová úroveň, rázové napětí 2kV), EAC TP TC 020 balení0,16 kg; 84 ks / 14,4 kg / 1,14 CUFT rozměry165 × 46 × 23 mm (D × Š × V) střední doba do první poruchy2515,5 tis. h min. Telcordia SR-332 (Bellcore); 246,9 tis. h min. MIL-HDBK-217F (25°C) svodový proud IN<0,5 mA / 240VAC izolační odolnostI/P-O/P: >100 MΩ / 500 VDC / 25°C / 70% RH napěťová odolnostI/P-O/P: 3,75kVAC vibrace10 ~ 500 Hz, 2G 10min./1cyklus, po dobu 60 min. ve směru X, Y, Z skladovací teplota a vlhkost-40 ~ +80°C, 10 ~ 95% RH pracovní vlhkost20 ~ 90% RH nekondenzující pracovní teplota-30 ~ +60°C počet výstupních kanálů4 výstupní signálPWM, 1 kHz (typ.) bezpečnostní normyBS EN/EN61347-1, BS EN/EN61347-2-11, BS EN/EN61058-1 čl. 8/17/20/25, EAC TP TC 004, AS/NZS62368.1 schváleno normy DALIVyhovuje IEC62386-101, 102, 207 vstupní signálDALI nebo push dim spotřeba energie0,5W nárazový proud (typ.)STUDENÝ START 15A (twidth=500 μs měřeno při 50% I_PEAK) při 230VAC proud AC IN (typ.)0,1A rozsah frekvence IN47 ~ 63 Hz vstupní napěťový rozsah90 ~ 305 VAC, 127 ~ 431 VDC [pro provoz s DC vstupem připojit AC/L(+), AC/N(-)] přepínací relé240VAC / 8A, ovládání ON/OFF podle DIM1 rozsah výstupního napětí1 ~ 100% logika výstupu PWMAktivní v úrovni High nebo Low volitelné pomocí propojky; tovární nastavení je aktivní v úrovni High emise EMCVyhovuje BS EN/EN55015, BS EN/EN61000-3-2,3, EAC TP TC 020

Soubory ke stažení


70.96 kB

DAP-04-SPEC.PDF

641.35 kB
