SPBW03W8-05

Mean Well SPBW03W8-05 Měnič DC/DC modulový 3W 5V

Kompaktní DC-DC měnič Mean Well SPBW03W8-05 (5V/600mA, 3W, 84 % účinnost, vstup 9–75V) s ochranou proti zkratu, přetížení a EMC certifikací.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
264,00 Kč
Moravské Knínice (ihned)
Není skladem
264,00 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
0,00 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU2 (do 7 dnů)
Není skladem
0,00 Kč
Sklad EU3 (do 10 dnů)
Skladem 28 ks
247,14 Kč

Popis

Mean Well SPBW03W8-05 – Kompaktní DC-DC měnič 5V s vysokou účinností a rozšířeným rozsahem vstupu

Stabilní napájení pro průmysl i náročné aplikace

  • Spínaný DC-DC měnič s výkonem 3 W v miniaturním SIP8 pouzdře
  • Rozsah vstupního napětí 9–75VDC pro univerzální použití
  • Výstup 5V / 600 mA s vysokou přesností napětí a nízkým zvlněním
  • Účinnost až 84 % pro nízké tepelné ztráty
  • Komplexní ochrany proti zkratu, přetížení i podpětí
  • Certifikace EMC a bezpečnostní normy pro průmyslové aplikace

Měnič SPBW03W8-05 od Mean Well představuje spolehlivý a kompaktní DC-DC regulátor určený zejména pro nasazení v průmyslové automatizaci, telekomunikacích či měřicích a řídicích systémech. S ultra-širokým vstupním rozsahem 9–75VDC pokrývá běžné průmyslové i mobilní aplikace. Výstupní napětí 5V při proudu až 600mA garantuje stabilní napájení napěťově náročných komponent a citlivých zařízení. Díky vysoké účinnosti minimalizuje měnič tepelné ztráty a nabízí provoz až do okolní teploty +90 °C bez nutnosti nuceného chlazení. Kvalitní izolační vlastnosti (3kVDC), kompaktní plastové pouzdro SIP8 a bezúdržbový provoz umožňují snadnou montáž i v náročných prostředích. Ochrany proti zkratu, přetížení a podpětí zajišťují maximální bezpečnost vašeho systému. Jeden výrobek nahrazuje několik typů měničů díky univerzálnímu vstupnímu rozsahu a robustnímu provedení.

  • Vysoká účinnost: až 84 % snižuje spotřebu a ztráty
  • Spolehlivost: robustní průmyslové provedení s životností 1850Khod
  • Bezpečnost: ochrana proti zkratu, přetížení a nad/podnapětí
  • Flexibilita: široký vstup 9–75VDC, univerzální montážní rozteč
  • Certifikace: splňuje normy EMC a bezpečnostní standardy (EAC, EN55032)

Ideální volba pro napájení průmyslových PLC, senzorů, řídicích jednotek, telekomunikačních prvků či mobilních zařízení v náročném prostředí. Uplatnění nalezne v aplikacích s požadavkem na spolehlivý provoz 24/7, robustní mechaniku a kompaktní míry. Ocení jej i projektanti pro OEM řešení i koncový zákazník hledající trvalou dostupnost a podporu.

Díky kombinaci kvality Mean Well, dostupného servisu a širokého vstupního rozsahu získáte jeden z nejuniverzálnějších DC-DC měničů na trhu, který je připraven vydržet i v těch nejnáročnějších podmínkách.

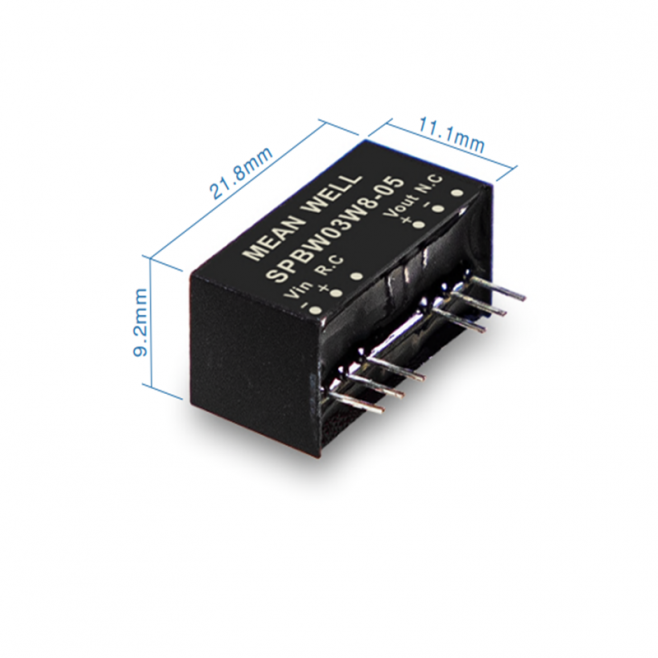

  • Technické parametry: Výstup: 5V / 0–600mA; Výkon: 3W; Vstup: 9–75VDC; Účinnost: 84 %; Rozměry: 21,8 × 9,2 × 11,1 mm; Hmotnost: 4,8 g
  • Montáž: SIP8 pouzdro pro průmyslové desky, doporučujeme ponechat proudovou/teplotní rezervu, provoz bez aktivního chlazení i při vyšších teplotách
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT5V Výkon3W Programovatelné napětí OUTN/A Rozměry (D*Š*V)21,8*9,2*11,1mm Balení14ks/tuba, 2058ks/147 tub/karton Materiál pouzdraNevodivý černý plast (UL 94V-0) EMISE EMCBS EN/EN55032(CISPR32) Třída A bez doplňkových komponent, Třída B s přídavnými komponenty ODOLNOST EMCESD – BS EN/EN61000-4-2 (úroveň 2, ±8KV vzduch, ±4KV kontakt), Vyzařování – BS EN/EN61000-4-3 (úroveň 2, 3V/m), EFT/Burst – BS EN/EN61000-4-4 (úroveň 2, 0,5KV), Přepětí – BS EN/EN61000-4-5 (úroveň 1, 0,5KV), Vedené rušení – BS EN/EN61000-4-6 (úroveň 2, 3V), Magnetické pole – BS EN/EN61000-4-8 (úroveň 2, 3A/m) Bezpečnostní normyEAC TP TC 020/2011 Střední doba do první poruchy1850Khod MIL-HDBK-217F(25℃) Programovatelný konstantní proudN/A Izolační kapacita(typicky)1000pF Dálkové ovládání ON/OFFDálkové ovládání On/Off: Power ON: R.C. ~ -Vin otevřený okruh; Power OFF: R.C. ~ -Vin <1,2VDC nebo zkrat Výstupní napětí5V Rozsah výstupního proudu0 ~ 600mA Účinnost84% Maximální kapacitní zátěž1000μF Proud bez zátěže12mA Proud při plném zatížení75mA Hmotnost4,8g Vstupní napětí9~75VDC Vnitřní kapacitaVnitřní kondenzátor Ochrana – přetížení110 ~ 230% jmenovitého výstupního výkonu (automatická obnova) Přesnost napětí±1,5% Zvlnění a šum50mVp-p Stabilizace výstupu±0,5% Stabilizace náběhu±0,5% Mezivýstupní regulaceN/A Frekvence spínání (typ.)450kHz Náběhový proudN/A Doba náběhuN/A Ochrana – zkratTyp ochrany: Průběžné, automatická obnova Napěťová odolnostI/P-O/P: 3KVDC Ochrana – podpětíSpouštěcí napětí: 8.8VDC, Vypínací napětí: 8VDC (typ.) Pracovní teplota-40 ~ +90℃ (viz derating curve) Maximální teplota krytu+110℃ max. Pracovní vlhkost20% ~ 90% RH bez kondenzace ChlazeníVolná konvekce vzduchu Skladovací teplota a vlhkost-40 ~ +125℃, 10 ~ 95% RH bez kondenzace Teplotní koeficient0,03% / ℃ (0 ~ 90℃) Vibrace10 ~ 500Hz, 2G, 10min./1cyklus, každá osa X, Y, Z 60min. Izolační odolnostI/P-O/P: 1000MOhm / 500VDC / 25℃ / 70% RH

Soubory ke stažení


121.08 kB

SPBW03W8,DPBW03W8-spec.pdf

265.75 kB
