SDR-480P-24

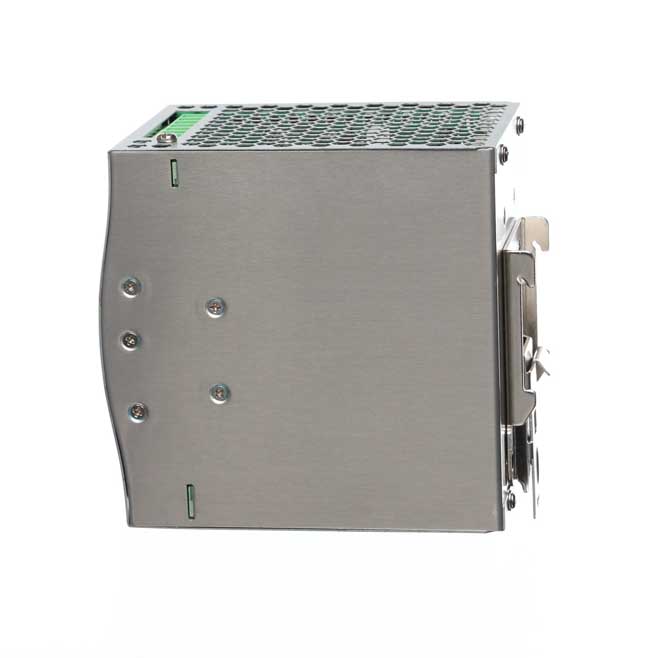

Mean Well SDR-480P-24 Napájecí spínaný zdroj na DI

Napájecí zdroj Mean Well SDR-480P-24, 24V/20A, 480W, vysoká účinnost 94 %, ochrany, PFC, paralelní provoz, montáž na DIN lištu.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
3 115,83 Kč
Moravské Knínice (ihned)
Není skladem
3 115,83 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
3 116,89 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 19 ks
3 111,26 Kč
Sklad EU2 (do 7 dnů)
Skladem 22 ks
4 017,28 Kč
Sklad EU3 (do 10 dnů)
Skladem 216 ks
3 739,97 Kč

Popis

Spínaný zdroj Mean Well SDR-480P-24 – Průmyslový napájecí zdroj 24V/20A s PFC a paralelním provozem

Špičkový výkon, vysoká spolehlivost a flexibilita pro DIN lištu

  • Spínaný zdroj pro montáž na DIN lištu s výkonem 480W
  • Vysoká účinnost až 94% – úspora energie a snížení ztrát
  • Rozsáhlé ochrany: proti přetížení, přepětí i přehřátí
  • Paralelní provoz a sdílení proudu až do 3840W
  • Bezúdržbový provoz s aktivní PFC a volným chlazením
  • Certifikace podle UL508, TUV EN60950-1 a průmyslové EMC normy

Model SDR-480P-24 je špičkový průmyslový spínaný napájecí zdroj typu DIN rail určený zejména pro nejnáročnější průmyslové aplikace, automatizaci nebo LED osvětlení. Nabízí jmenovité výstupní napětí 24V, proud 20A a maximální výkon 480W v kompaktním a robustním provedení. Mezi hlavní přednosti patří vysoká energetická účinnost až 94 %, extrémně nízké ztráty, možnost paralelního provozu a sdílení proudu s až 8 zdroji (až 3840W), stabilita výstupu a minimum elektromagnetického rušení. Zdroj umožňuje nastavení výstupního napětí v rozsahu 24–28V a vyniká dlouhou životností díky kvalitnímu návrhu a špičkovým součástkám.

  • Vysoká účinnost: snižuje provozní náklady a ztráty
  • Bezpečnost a ochrany: zabudovaná ochrana proti přetížení, přepětí a přehřátí, alarm signál DC OK
  • Robustnost: odolná konstrukce, montáž na DIN lištu, provozní teplota -25 až +70°C
  • Flexibilita: vstup 90–264VAC, řízené sdílení proudu, paralelní režim
  • Certifikace a EMC: splňuje přísné průmyslové normy UL508, EN60950-1, EN55022 třída B a další

Typické využití najde tento zdroj v průmyslové automatizaci, rozvaděčích, LED systémech, strojírenství, zabezpečovacích systémech či v inteligentních budovách. Je vhodný pro uživatele požadující trvalý provoz 24/7, vysokou spolehlivost i dlouhou životnost – například pro výrobní linky, řídicí centra, servery či veřejné osvětlení.

Vyberte SDR-480P-24 vždy, když požadujete kombinaci kvality značky Mean Well, plné technické podpory a přímé garance původu – vhodný i pro nejnáročnější zákazníky a aplikace s požadavkem na průmyslovou odolnost i maximální funkčnost.

  • Technické parametry: 24V, 20A, výkon 480W, účinnost 94 %, rozměry 85.5×125.2×128.5mm, montáž na DIN lištu, alarmový kontakt DC OK, napájecí rozsah 90–264VAC.
  • Pro instalaci doporučujeme zajistit dostatečné chlazení a montážní mezery podle návodu – zejména při trvalém plném výkonu. V paralelním režimu lze propojit až 8 jednotek. Vždy dodržujte doporučené elektroinstalační standardy pro bezpečnost a životnost zařízení.
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů, plná technická podpora a servis
  • Rychlá expedice a odborné poradenství zdarma

Parametry

Napětí OUT24V Proud OUT20000mA Výkon480W Balení1.6Kg; 8ks/13.8Kg/0.9CUFT Zvlnění100mVp-p Napěťová odolnostI/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC O/P-DC OK: 0.5KVAC Izolační odolnostI/P-O/P, I/P-FG, O/P-FG: >100M Ohmů / 500VDC / 25°C / 70% RH Vibrace10 ~ 500Hz, 2G 10min./1cyklus, 60min. na každé ose X, Y, Z; Montáž: dle IEC60068-2-6 Střední doba do první poruchy112.9Khod min. MIL-HDBK-217F (25°C) Rozměry85.5×125.2×128.5mm (Š×V×H) Emise EMCShoda s EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A, SEMI F47, GL schváleno Bezpečnostní normyUL508, TUV EN60950-1 schváleno, shoda s EN55022 (CISPR22) Třída B, EN61000-3-2,-3 Pracovní vlhkost20 ~ 95 % RH nekondenzující ODOLNOST EMCShoda s EN61000-4-2,3,4,5,6,8,11 Alarm signál60VDC/0.3A, 30VDC/1A, 30VAC/0.5A odporová zátěž (releový kontakt DC OK) Sdílení prouduSdílení proudu až do 3840W (7+1) FunkceVestavěná aktivní PFC, paralelní funkce, konstantní proudové omezení, montáž na DIN lištu TS-35/7.5 nebo 15 PoznámkaDoporučené instalační mezery: 40mm nahoře, 20mm dole, 5mm vlevo a vpravo při trvalém plném zatížení. Pokud je sousední zařízení zdrojem tepla, doporučuje se mezera 15mm. Skladovací teplota a vlhkost-40 ~ +85°C, 10 ~ 95 % RH Rozsah Proudu0 ~ 20A Špičkový proud30A Rozsah napětí IN90 ~ 264VAC 127 ~ 370VDC Zvlnění a šum100mVp-p Rozsah Napětí OUT24 ~ 28V Tolerance napětí±1.2% Stabilizace výstupu±0.5% Stabilizace náběhu±1.0% Doba náběhu1500ms, 150ms/230VAC 3000ms, 150ms/115VAC při plném zatížení Doba doběhu14ms/230VAC při plném zatížení Rozsah frekvence IN47 ~ 63Hz Ochrana teplotní105 ±5°C (detekováno na chladiči výkonového spínače), automatické vypnutí výstupního napětí, po ochlazení automatické obnovení provozu PFC0.94/230VAC 0.99/115VAC při plném zatížení Účinnost94% Proud AC IN5A/115VAC 2.5A/230VAC Náběhový proud IN40A/115VAC 80A/230VAC Svodový proud IN<0.6mA / 240VAC Rozsah ochrany přepětí29 ~ 33V Rozsah ochrany přetížení110 ~ 150% jmenovitého výstupního výkonu (3 sekundy); >150 % konstantní omezení proudu Pracovní teplota-25 ~ +70°C (viz derating křivka)

Soubory ke stažení


435.22 kB

SDR-480P.pdf

318.46 kB
