RT-85C

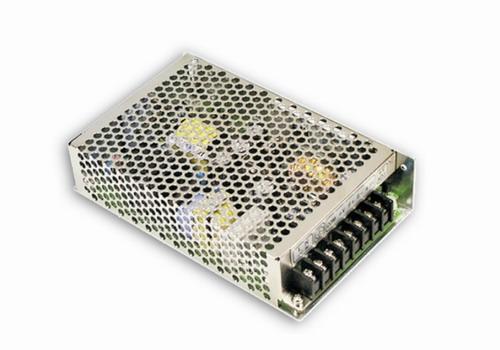

Mean Well RT-85C Spínaný zdroj uzavřený tříhladino

Třívýstupový spínaný zdroj Mean Well RT-85C – 5V/8A, 15V/3A, -15V/2A, univerzální vstup, vysoká účinnost, průmyslová kvalita a bezpečnost.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
595,95 Kč
Moravské Knínice (ihned)
Není skladem
595,95 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
584,78 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 10 ks
595,07 Kč
Sklad EU2 (do 7 dnů)
Skladem 12 ks
744,55 Kč
Sklad EU3 (do 10 dnů)
Skladem 12 ks
873,21 Kč

Popis

Mean Well RT-85C – Třívýstupový napájecí zdroj 5V/15V/-15V, 87,5W

Spínaný napájecí zdroj s vysokou účinností a univerzálním vstupem

  • Spolehlivý třívýstupový zdroj pro současné napájení logiky i analogových obvodů
  • Univerzální vstup: široký rozsah 88–264VAC/125–373VDC a ochrana proti přepětí
  • Vysoká účinnost 77 % pro úsporný provoz a nízké zahřívání
  • Komplexní ochrany: přetížení, zkrat, přepětí se samočinným obnovením po odstranění závady
  • Kompaktní rozměry a jednoduchá instalace – 159×97×38mm, robustní kovové provedení
  • Certifikace UL/TÜV – bezpečný provoz, splnění průmyslových i EMC norem

Model Mean Well RT-85C představuje výkonný třívýstupový spínaný zdroj s nominálními napětími 5V, 15V a -15V a celkovým výkonem až 87,5W. Díky širokému rozsahu vstupního napětí je vhodný pro globální použití – zvládá jak síťové (AC), tak stejnosměrné (DC) napájení. S proudy 8A/3A/2A na jednotlivých výstupech pokryje napájení digitálních zařízení, měřicí techniky i analogových obvodů. Zdroj je navržen s důrazem na dlouhou životnost, spolehlivost a bezpečnost – je vybaven ochranami proti přetížení, zkratu i přepětí, které fungují v automatickém režimu 'hiccup'. Funkčnost doplňuje LED indikátor stavu.

  • Vysoká účinnost: 77 % – minimalizace ztrát a zahřívání
  • Spolehlivost: MTBF 215 000 hodin (MIL-HDBK-217F)
  • Bezpečnost: Ochrany proti přetížení a přepětí, automatické obnovení provozu
  • Flexibilita: Široký rozsah vstupního napětí, 3 izolované výstupy
  • Certifikace: UL60950-1, TÜV EN60950-1, EMC a harmonické proudy dle evropských norem

Mean Well RT-85C je ideálním řešením pro napájení průmyslové elektroniky, měřicích a regulačních systémů, rozváděčů, komunikací (napájení symetrických sběrnic) i domácích a poloprofesionálních aplikací, kde je vyžadována kombinace kladného a záporného napětí. Díky širokému pracovnímu rozsahu teploty (-25 až +70 °C) a relativní vlhkosti, je vhodný i do méně příznivých podmínek, včetně 24/7 provozu.

Při výběru tohoto modelu získáváte záruku kvality, dlouhodobě prověřené spolehlivosti a dostupného servisu. Vyplatí se investovat do originálního řešení značky Mean Well, které je dostupné ihned k dodání.

  • Technické parametry: 5V/8A, 15V/3A, -15V/2A, výkon 87,5W, univerzální vstup 88–264VAC, rozměry 159×97×38mm
  • Instalace: doporučeno zajistit dostatečné chlazení a provozovat max. do jmenovitého výkonu pro optimální životnost
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT5V / 15V / -15V Proud OUT8000mA / 3000mA / 2000mA Výkon88W Harmonický proudShoda s EN61000-3-2,-3 POČET VÝSTUPŮ3 Izolační odolnostVSTUP-VÝSTUP, VSTUP-ZEM, VÝSTUP-ZEM:100M Ohmů/500VDC Napěťová odolnostVSTUP-VÝSTUP:3KVAC, VSTUP-ZEM:1.5KVAC, VÝSTUP-ZEM:0.5KVAC Balení0.6Kg; 24ks/15.4Kg/0.7CUFT Rozměry (D*Š*V)159*97*38mm Střední doba do první poruchy215Khod min. MIL-HDBK-217F (25 ) Vibrace10 ~ 500Hz, 5G 10min./1cyklus, každá osa X,Y,Z celkem 60min. Teplotní koeficient0.03%/ (0 ~ 50 ) na výstupu +5V Skladovací teplota a vlhkost-40 ~ +85 , 10 ~ 95% RH Pracovní vlhkost20 ~ 90% RH bez kondenzace Pracovní teplota-25 ~ +70 (viz křivka deratingu) ODOLNOST EMCShoda s EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61000-6-2 (EN50082-2) průmyslová úroveň, kritérium A Výstupní napětí5V (CH1), 15V (CH2), -15V (CH3) Rozsah Proudu2 ~ 10A (CH1), 0.3 ~ 4A (CH2), 0 ~ 1A (CH3) Doba doběhu100ms/230VAC 18ms/115VAC při plné zátěži Zvlnění a šum80mVp-p (CH1), 120mVp-p (CH2), 150mVp-p (CH3) Rozsah nastavení napětíCH1: 4.75 ~ 5.5V Tolerance napětí2.0% (CH1), 6.0% (CH2), 6.0% (CH3) Stabilizace výstupu0.5% (CH1), 1.0% (CH2), 1.0% (CH3) Stabilizace náběhu1.0% (CH1), 3.0% (CH2), 6.0% (CH3) Doba náběhu500ms, 20ms/230VAC 1200ms, 30ms/115VAC při plné zátěži Rozsah napájecího napětí88 ~ 264VAC 125 ~ 373VDC (Odolnost vůči 300VAC rázu po dobu 5s bez poškození) Rozsah ochrany přepětíCH1: 5.75 ~ 6.75V Rozsah frekvence IN47 ~ 63Hz Účinnost77% Proud AC IN2.5A/115VAC 1.5A/230VAC Náběhový proud INCOLD START 40A/230VAC Svodový proud IN<2mA / 240VAC Rozsah ochrany přetížení110 ~ 150% jmenovitého výstupního výkonu (ochranný režim: hiccup, automatické obnovení po odstranění závady) Bezpečnostní normyUL60950-1, TUV EN60950-1 Schváleno

Soubory ke stažení


373.27 kB

RT-85.pdf

718.47 kB
