RQ-85B

Mean Well RQ-85B Spínaný zdroj uzavřený čtyřhladin

Napájecí zdroj Mean Well RQ-85B – čtyři výstupy 5V, 12V, -5V, 24V, výkon 80,7W, ochrany proti přetížení, certifikace UL/TÜV, široký rozsah vstupů.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
682,55 Kč
Moravské Knínice (ihned)
Není skladem
682,55 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
675,50 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 4 ks
686,25 Kč
Sklad EU2 (do 7 dnů)
Není skladem
789,84 Kč
Sklad EU3 (do 10 dnů)
Není skladem
870,57 Kč

Popis

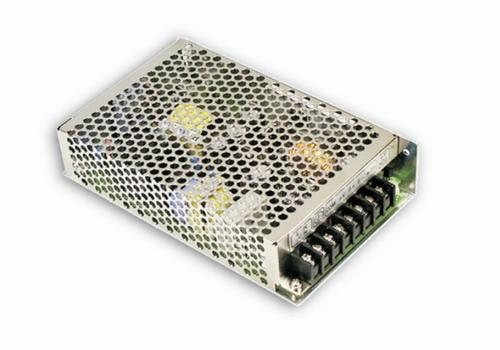

85W čtyřvýstupový napájecí zdroj Mean Well RQ-85B

Špičkové spínané napájení s univerzálním vstupem a vysokou spolehlivostí

  • Čtyři nezávislé výstupy: 5V, 12V, -5V, 24V; ideální pro náročné aplikace
  • Vysoká účinnost: až 76 % s minimálními ztrátami
  • Profesionální ochrany: proti přetížení, přepětí a zkratu
  • Rozsáhlá certifikace: UL, TÜV a EMC třída B
  • Spolehlivý provoz v širokém rozsahu teplot: -25 až +70 °C
  • Kompaktní robustní provedení: snadná integrace do zařízení, nízká hmotnost

Napájecí zdroj Mean Well RQ-85B je čtyřvýstupový průmyslový spínaný zdroj s celkovým výkonem 80,7 W. Nabízí výstupy 5V/7A, 12V/3,1A, -5V/0,5A a 24V/1A, díky čemuž pokryje napájení různých obvodů v jednom zařízení z jediného zdroje. Vyniká univerzální širokopásmovým vstupem (88–264 VAC, 125–373 VDC) a stabilním výkonem při vysokých i nízkých teplotách. Kompaktní rozměry a účinné chlazení vzduchem umožňují snadnou montáž i do omezených prostorů. Díky vysoké míře spolehlivosti, dlouhé životnosti a rozsáhlým certifikacím se tento model výborně hodí pro průmyslová zařízení, měřicí techniku, automatizaci nebo napájení LED systémů.

  • Vysoká účinnost: minimalizuje energetické ztráty a snižuje náklady na provoz
  • Spolehlivost: kvalita Mean Well, robustní konstrukce, životnost přes 206 000 hodin
  • Bezpečnost: ochrana proti přetížení (režim hiccup), přepětí i nadproudu
  • Flexibilita: čtyři nezávislé výstupy, možnost volby napětí pro rozličné aplikace
  • Certifikace: splňuje UL60950-1, TUV EN60950-1, shoda s EMC a harmonickými normami

Tento napájecí zdroj je ideální například pro napájení složitých desek plošných spojů, LED modulů, řídicích jednotek, průmyslových zařízení nebo laboratorních sestav. Využijí jej výrobci rozvaděčů, integrátoři průmyslových systémů i elektroinstalatéři hledající kompaktní řešení pro napájení více napěťových úrovní z jednoho zdroje.

Zvolte model RQ-85B pokud chcete spolehlivý, bezpečný a univerzální napájecí zdroj s dlouhou životností a plnou podporou značky Mean Well.

  • Hlavní parametry: výkon 80,7W, výstupy 5V/7A, 12V/3,1A, -5V/0,5A, 24V/1A, vstup 88–264 VAC/125–373 VDC, rozměry 159 × 97 × 38 mm
  • Montáž a provoz: chlazení konvekcí, bez nutnosti větráku, vhodné pro vyšší teploty; doporučení ponechat proudovou rezervu pro provoz v krajních teplotních podmínkách
  • MI6 s.r.o. specialista na značku Mean Well v ČR
  • Garantujeme pro vás nejlepší cenu
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT5V / 12V / -5V / 24V Proud OUT7000mA / 3100mA / 500mA / 1000mA Výkon81W Harmonický proudShoda s EN61000-3-2, -3 Balení0.6Kg; 24ks/15.4Kg/0.7CUFT Rozměry159 × 97 × 38mm (D × Š × V) EMISE EMCShoda s EN55022 (CISPR22) třída B Izolační odolnostI/P-O/P, I/P-FG, O/P-FG:100M Ohm/500VDC Napěťová odolnostI/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC Střední doba do první poruchy206.8Khod min. MIL-HDBK-217F (25 ) Vibrace10 ~ 500Hz, 5G 10min./1cyklus, perioda 60min. pro osy X, Y, Z Teplotní koeficient0.03%/ (0 ~ 50 ) na +5V výstupu Skladovací teplota a vlhkost-40 ~ +85 , 10 ~ 95% RH Pracovní vlhkost20 ~ 90% RH bez kondenzace Pracovní teplota-25 ~ +70 (viz křivka odlehčení výstupního proudu) ODOLNOST EMCShoda s EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61000-6-2 (EN50082-2) heavy industry level, kritéria A Rozsah Proudu2 ~ 10A (CH1), 0.3 ~ 4A (CH2), 0 ~ 1A (CH3), 0 ~ 1A (CH4) Zvlnění80mVp-p (CH1), 120mVp-p (CH2), 100mVp-p (CH3), 80mVp-p (CH4) Rozsah ochrany přepětíCH1: 5.75 ~ 6.75V Rozsah ochrany přetížení110 ~ 150% jmenovitého výstupního výkonu; typ ochrany: režim Hiccup, automatické obnovení Svodový proud IN<2mA / 240VAC Náběhový proud INCOLD START 40A/230VAC Proud AC IN2.5A/115VAC 1.5A/230VAC Účinnost76% Rozsah frekvence IN47 ~ 63Hz Rozsah napětí IN88 ~ 264VAC 125 ~ 373VDC (odolá špičce 300VAC po dobu 5s bez poškození) Doba doběhu100ms/230VAC 18ms/115VAC při plném zatížení Doba náběhu500ms, 20ms/230VAC 1200ms, 30ms/115VAC při plném zatížení Stabilizace náběhu1.0% (CH1), 3.0% (CH2), 6.0% (CH3), 2.0% (CH4) Stabilizace výstupu0.5% (CH1), 1.0% (CH2), 1.0% (CH3), 1.0% (CH4) Tolerance napětí2.0% (CH1), +7,-3% (CH2), 8.0% (CH3), 5.0% (CH4) Rozsah Napětí OUTCH1: 4.75 ~ 5.5V Bezpečnostní normyUL60950-1, TUV EN60950-1 Schváleno

Soubory ke stažení


366.26 kB

RQ-85.pdf

718.43 kB
