RPT-75B

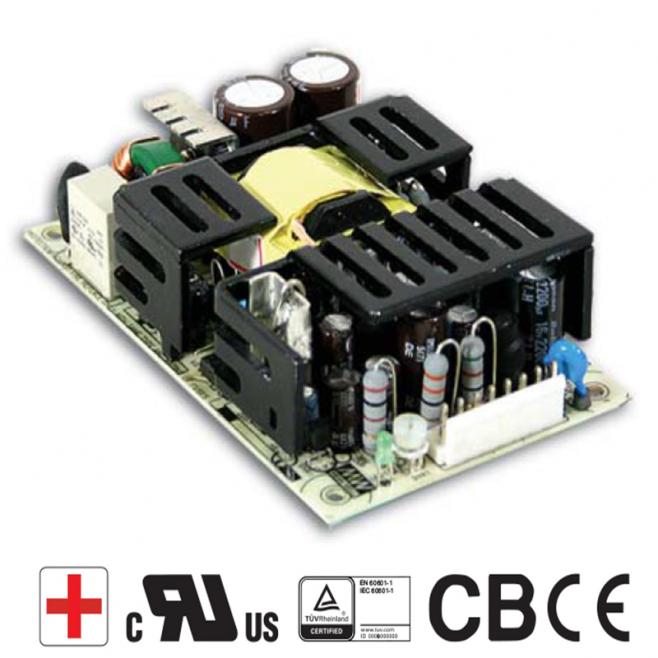

Mean Well RPT-75B Spínaný zdroj otevřený tříhladin

Třívýstupový napájecí zdroj Mean Well RPT-75B – 12V, 5V, -12V, výkon 75W, certifikace pro zdrav. techniku, ochrany, vysoká účinnost a spolehlivost.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
556,77 Kč
Moravské Knínice (ihned)
Není skladem
556,77 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
645,58 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
555,94 Kč
Sklad EU2 (do 7 dnů)
Skladem 1 ks
699,09 Kč
Sklad EU3 (do 10 dnů)
Není skladem
817,13 Kč

Popis

Mean Well RPT-75B – Třívýstupový napájecí zdroj 75W pro náročné aplikace

Spolehlivý zdroj napětí pro medicínské i průmyslové využití

  • Třivýstupový spínaný zdroj – 12V, 5V a -12V v kompaktním provedení
  • Vysoká účinnost 77 % a nízké ztráty, ideální pro nonstop provoz
  • Rozsáhlé ochrany – přetížení, přepětí i teplotní limity pro bezpečný provoz
  • Bezpečnostní certifikace pro zdravotnickou techniku i průmysl
  • Kvalitní konstrukce – dlouhá životnost a vysoká míra spolehlivosti
  • Snadná instalace a kompaktní rozměry usnadňují integraci do zařízení

Napájecí zdroj Mean Well RPT-75B je spolehlivé řešení pro zařízení, kde je potřeba současně napájet více různých obvodů. Nabízí tři stabilní výstupní větve (12V, 5V a -12V), které pokrývají široké spektrum průmyslových, laboratorních i zdravotnických aplikací. Zdroj je navržen pro náročné podmínky a díky špičkovým ochranám chrání připojenou elektroniku i samotný provoz zdroje. S účinností až 77 %, nízkým zvlněním a šumem na všech větvích, kompaktními rozměry a velmi nízkým svodovým proudem vyhovuje i přísným požadavkům lékařských zařízení.

  • Vysoká účinnost: minimalizuje energetické ztráty a snižuje provozní náklady
  • Spolehlivost: robustní konstrukce, kvalitní komponenty a dlouhá životnost
  • Bezpečnost: víceúrovňová ochrana proti přetížení, přepětí, přehřátí i zkratu
  • Flexibilita: univerzální napájecí rozsah a tři nezávislé výstupy
  • Certifikace: splňuje normy EN60601-1 a další průmyslové a lékařské standardy

Využijete jej všude tam, kde je potřeba napájet citlivou elektroniku – od laboratorní a měřící techniky, přes zařízení průmyslové automatizace, až po zdravotnické přístroje. Určen je pro provoz v náročných prostředích i pro systémy s vyššími požadavky na bezpečnost, spolehlivost a EMC odolnost.

Koupí modelu Mean Well RPT-75B získáte špičkovou kombinaci kvality, výkonu a podpory. Na meanwell-eshop.cz navíc garantujeme originální produkty, odborné technické poradenství a rychlé dodání přímo od oficiálního specialisty pro značku Mean Well v ČR.

  • Technické parametry a montáž:
  • Výstupy: 12V/3A, 5V/3A, -12V/0,5A
  • Výkon: 75W (max. součet na všech větvích)
  • Vstupní rozsah: 90–264VAC (127–370VDC)
  • Rozměry: 127 × 76,2 × 31 mm
  • Chlazení přirozenou konvekcí, doporučujeme rezervu výkonu a dostatečné chlazení
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Odborné technické poradenství a rychlé dodání

Parametry

Napětí OUT5V / 12V / -12V Výkon75W Teplotní koeficient±0.03%/°C (0 ~ 45°C) Proud AC IN1.5A/115VAC 1A/230VAC Náběhový proud INCOLD START 25A/115VAC 50A/230VAC Účinnost77% Svodový proud INZemní svodový proud < 150μA/264VAC , Dotykový proud < 100μA/264VAC Rozsah ochrany přetížení140 ~ 180% jmenovitého výstupního výkonu (typ ochrany: režim Hiccup, automatické zotavení) Rozsah ochrany přepětí13.8 ~ 16.2V (typ ochrany: odpojení o/p napětí, obnovení po opětovném zapnutí) Pracovní teplota-20 ~ +70°C (viz Derating Curve) Pracovní vlhkost20 ~ 90% RH nekondenzující Skladovací teplota a vlhkost-40 ~ +85°C, 10 ~ 95% RH Vibrace10 ~ 500Hz, 2G 10min./1cyklus, perioda 60min. každá osa X, Y, Z Rozsah napětí IN90 ~ 264VAC 127 ~ 370VDC Bezpečnostní normyANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1 schváleno Napěťová odolnostI/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC Izolační odolnostI/P-O/P, I/P-FG, O/P-FG:100M Ohmů / 500VDC / 25°C / 70% RH EMISE EMCEN55011 (CISPR11), EN55022 (CISPR22) třída B, EN61000-3-2,-3 ODOLNOST EMCEN61000-4-2,3,4,5,6,8,11, EN55024, EN60601-1-2, EN61000-6-2, EN61204-3 (průmyslová i lékařská úroveň), kritérium A Úroveň izolacePrimár-sekundár:2xMOPP, primár-zem:1xMOPP Střední doba do první poruchy521.2K hodin min. MIL-HDBK-217F (25°C) Rozměry127*76.2*31mm (D*Š*V) Balení0,26kg; 63ks/17,4kg/1,35CUFT Rozsah frekvence IN47 ~ 63Hz DC napětí (CH1)12V Jmenovitý proud (CH1)3A Zvlnění a šum (CH2)80mVp-p Rozsah proudu (CH1)0.2 ~ 4A Zvlnění a šum (CH1)120mVp-p Rozsah nastavení napětí (CH1)CH1: 11.4 ~ 13.2V Tolerance napětí (CH1)±6.0% Stabilizace výstupu (CH1)±1.0% Stabilizace náběhu (CH1)±3.0% DC napětí (CH2)5V Jmenovitý proud (CH2)3A Rozsah proudu (CH2)0.2 ~ 4A Rozsah nastavení napětí (CH2)CH2: 4.75 ~ 5.5V Čas zapnutí, náběhu, zádržný čas500ms, 30ms/230VAC 500ms, 30ms/115VAC při plném zatížení Tolerance napětí (CH2)±2.0% Stabilizace výstupu (CH2)±0.5% Stabilizace náběhu (CH2)±1.5% DC napětí (CH3)-12V Jmenovitý proud (CH3)0.5A Rozsah proudu (CH3)0.1 ~ 1A Zvlnění a šum (CH3)120mVp-p Tolerance napětí (CH3)±8.0% Stabilizace výstupu (CH3)±1.0% Stabilizace náběhu (CH3)±3.0% Doba doběhu80ms/230VAC 20ms/115VAC při plném zatížení

Soubory ke stažení


440.60 kB

RPT-75.pdf

109.26 kB
