PT-6503

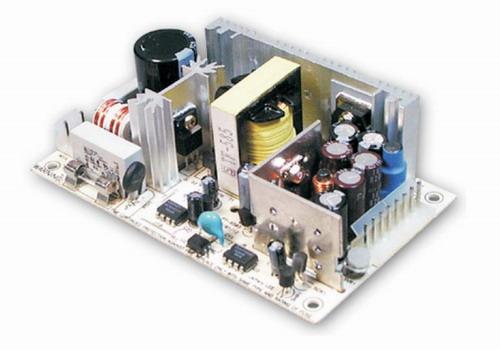

Mean Well PT-6503 Spínaný zdroj otevřený tříhladin

PT-6503: 3× výstup 3.3V/5V/12V, výkon 65W, účinnost 72 %, široký vstup, ochrany proti zkratu, přetížení a přepětí. Certifikace UL, TUV. Rychlé dodání.

Přečíst více
Skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
517,58 Kč
Moravské Knínice (ihned)
Není skladem
517,58 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
600,15 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Skladem 1 ks
516,83 Kč
Sklad EU2 (do 7 dnů)
Není skladem
598,95 Kč
Sklad EU3 (do 10 dnů)
Není skladem
660,17 Kč

Popis

Mean Well PT-6503 – univerzální třívýstupový zdroj 3.3V/5V/12V, 65W

Spínaný napájecí zdroj s kompaktním provedením a trojitým výstupem pro průmyslové aplikace

  • Tři nezávislé výstupy: napětí 3.3V, 5V a 12V s vysokým proudem
  • Universální vstup: pokrývá široké rozmezí 90–264VAC
  • Ochrany proti zkratu, přetížení a přepětí – spolehlivý provoz
  • Vysoká účinnost – až 72 %
  • Provoz v širokém teplotním rozmezí od -10 do +60 °C
  • Certifikace UL/TUV – zaručená bezpečnost a kvalita

Mean Well PT-6503 je kvalitní spínaný napájecí zdroj s trojitým výstupem, který poskytuje 3.3V, 5V a 12V s maximálními proudy 6A/6A/1A. Ideální pro napájení digitálních logických obvodů, výkonové napájení systémů, průmyslovou automatizaci, řídicí systémy či LED aplikace. Díky univerzálnímu síťovému vstupu (90–264V AC/127–370V DC) je vhodný pro použití po celém světě. Robustní kovová konstrukce umožňuje montáž do různých zařízení, chlazení je zajištěno přirozenou konvekcí, což snižuje potřebu údržby. Výhodou je plná ochrana: ochrana proti přetížení pracuje v rozmezí 120–160 % výkonu hiccup režimem, zdroj se automaticky obnoví po odstranění závady. Napěťová ochrana (+5V) zajišťuje bezpečnost při výjimečných stavech. Produkt splňuje bezpečnostní normy (UL, TUV), EMC standardy i harmonické limity.

  • Vysoká účinnost: efektivní provoz, nízké ztráty
  • Spolehlivost: MTBF přes 222 000 hodin při 25°C
  • Bezpečnost: kompletní sady ochran i testů EMC
  • Flexibilita: tři výstupní větve, rozsah napájecího vstupu AC i DC
  • Certifikace: UL60950-1, TUV EN60950-1, EMC třída B

PT-6503 doporučujeme do systémů, kde je potřeba více napětí z jednoho kompaktního zdroje: pro průmyslovou elektroniku, LED systémy, řídicí jednotky, automatizaci, měřicí i ovládací aplikace. Uplatní se v průmyslu, laboratorních zdrojích, 24/7 provozech i domácí technice.

Kombinace špičkové kvality Mean Well, dlouhé životnosti, ochranných funkcí a dostupného servisu dělá z PT-6503 ideální volbu do profesionálních aplikací.

  • Hlavní technické údaje: výkon max. 61,8W, 3× výstup (3.3V/6A, 5V/6A, 12V/1A), rozměry 127×76×42mm, chlazení konvekcí, účinnost 72 %, montáž na šrouby
  • Montáž: snadné uchycení, doporučená proudová rezerva pro spolehlivý provoz, vhodné uzemnění připojovacích bodů pro minimalizaci rušení
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Odborné technické poradenství a rychlé dodání

Parametry

Napětí OUT3,3V / 5V / 12V Výkon65W střední doba do první poruchy222Khod min. MIL-HDBK-217F (25°C) pracovní teplota-10 ~ +60°C (viz derating křivka) pracovní vlhkost20 ~ 90% RH nekondenzující skladovací teplota a vlhkost-20 ~ +85°C, 10 ~ 95% RH teplotní koeficient0.03%/°C (0 ~ 50°C) vibrace10 ~ 500Hz, 2G 10min./1cyklus, doba 60min. v každé ose X, Y, Z balení0.28Kg; 54ks/16.2Kg/1.35CUFT rozměry127×76×42mm (D׊×V) rozsah ochrany přepětí5.75 ~ 6.75V na +5V (typ ochrany: hiccup, automatické zotavení po odstranění závady) napěťová odolnostI/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC 1min izolační odolnostI/P-O/P, I/P-FG, O/P-FG: 100MΩ / 500VDC EMI vedení a vyzařováníVyhovuje EN55022 (CISPR22) třída B harmonický proudVyhovuje EN61000-3-2,-3 odolnost vůči rušení (EMS)Vyhovuje EN61000-4-2,3,4,5,6,11, průmyslová úroveň, kritérium A bezpečnostní normyUL60950-1, TUV EN60950-1 schváleno počet výstupů3 napětí OUT3.3V / 5V / 12V stabilizace náběhu3.0% proud OUT6A / 6A / 1A rozsah proudu0 ~ 7A / 0.2 ~ 10A / 0 ~ 1.2A zvlnění a šum50mVp-p / 50mVp-p / 100mVp-p rozsah nastavení napětíCH1: 3 ~ 3.6V tolerance napětí+4,-2% stabilizace výstupu1.0% doba náběhu800ms, 50ms při plné zátěži svodový proud IN<1mA / 240VAC doba doběhu60ms při plné zátěži rozsah napětí IN90 ~ 264VAC 127 ~ 370VDC rozsah frekvence IN47 ~ 63Hz účinnost72% proud AC IN1.8A/115VAC 0.9A/230VAC návěhový proud INCOLD START 20A/115V 40A/230V rozsah ochrany přetížení120 ~ 160% jmenovitého výstupního výkonu (typ ochrany: hiccup, automatické zotavení po odstranění závady)

Soubory ke stažení


306.70 kB

PT-6503.pdf

166.77 kB
