PLN-100-15

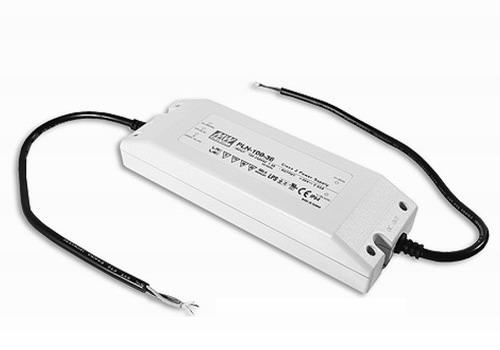

Mean Well PLN-100-15 Napájecí zdroj pro LED 75W

Mean Well PLN-100-15 – 15V/5A napájecí zdroj, 75W, vysoká účinnost 85 %, PFC, ochrany, IP64, ideální pro LED a průmyslové aplikace.

Přečíst více
Není skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
897,01 Kč
Moravské Knínice (ihned)
Není skladem
897,01 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
1 040,08 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
895,69 Kč
Sklad EU2 (do 7 dnů)
Není skladem
1 104,55 Kč
Sklad EU3 (do 10 dnů)
Není skladem
1 144,09 Kč

Popis

Mean Well PLN-100-15 – Spolehlivý napájecí zdroj 15V/5A pro LED a průmysl

Spínaný napájecí zdroj s vysokou účinností, PFC a krytím IP64

  • Spínaný zdroj s výkonem 75W a výstupem 15V/5A
  • Vysoká účinnost 85 % – úspora energie a nízké tepelné ztráty
  • Ochrany proti přetížení, přepětí a přehřátí zajišťují maximální bezpečnost
  • Krytí IP64 – odolnost vůči prachu a stříkající vodě pro vnitřní i venkovní montáž
  • Aktivní PFC – splňuje normy EMC, ideální i pro LED osvětlení
  • Snadná instalace, volně uložený kabel, kompaktní rozměry a jednoduché nastavení výstupních parametrů

PLN-100-15 je univerzální spínaný napájecí zdroj pro aplikace, kde je vyžadováno stabilní DC napětí 15V s konstantním proudem až 5A. Typické použití najde v LED osvětlení, napájení světelných reklam, průmyslové automatizaci i v domácí technice, kde oceníte krytí IP64 a vysokou odolnost proti vlhkosti i prachu. Díky vestavěné aktivní korekci účiníku (PFC) a splnění přísných bezpečnostních a EMC norem je PLN-100-15 ideální pro profesionální i projekční nasazení.

  • Vysoká účinnost: až 85 %, nízké ztráty a minimální zahřívání
  • Spolehlivost: provozní teplota až do +50 °C, průměrná doba mezi poruchami více než 303 000 hodin
  • Bezpečnost: ochrana před přetížením, přepětím a přehřátím; všechny výstupy obsahují ochranné obvody
  • Flexibilita: možnost nastavení výstupního napětí a proudu, univerzální vstup 90–264 VAC/127–370 VDC
  • Certifikace: UL, TUV, EN a splnění EMC/EMI požadavků, krytí IP64 pro vnitřní/venkovní použití

PLN-100-15 je vhodný pro LED pásky, světelné reklamy, průmyslové rozvaděče, automatizaci, bezpečnostní a komunikační techniku i domácí aplikace s požadavkem na nepřetržitý provoz. Uplatní se všude, kde potřebujete spolehlivý zdroj s vysokou mírou ochrany v kompaktním provedení.

Volbou PLN-100-15 získáte vynikající poměr ceny a kvality, dlouhou životnost a jistotu servisu značky Mean Well. Využijte přednosti tohoto zdroje pro stabilní provoz vašich technologií – s garancí oficiálního specialisty MEANWELL-ESHOP.CZ.

  • Výkon: 75W / Výstupní napětí: 15V / Proud: 5A
  • Rozměry: 200×70.5×35 mm; Krytí: IP64
  • Rozsah vstupního napětí: 90–264VAC nebo 127–370VDC
  • Chlazení: volně proudícím vzduchem (bez ventilátoru)
  • Věnujte pozornost správnému dimenzování zdroje – doporučujeme 15–20% výkonovou rezervu
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Technické poradenství a rychlé dodání

Parametry

Napětí OUT15V Proud OUT5000mA Výkon75W Vibrace10 ~ 500Hz, 2G 10min./1cyklus, celkem 60min. každá osa X, Y, Z Izolační odolnostI/P-O/P:100M Ohm / 500VDC / 25°C / 70% RH Pracovní teplota-30 ~ +50°C (dle odlehčovací křivky) Pracovní vlhkost20 ~ 90% RH bez kondenzace Skladovací teplota a vlhkost-40 ~ +80°C, 10 ~ 95% RH Teplotní koeficient0.03%/°C (0 ~ 50°C) Rozměry200×70.5×35mm (D׊×V) Střední doba do první poruchy303.1Khod min. MIL-HDBK-217F (25°C) Bezpečnostní normyUL1310 Class 2, UL879 (zařazeno v UL Sign Components Manual (SAM)), TUV EN60950-1, EN61347-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91 (kromě 48V), IP64 schváleno Balení0.52kg; 20 ks/11.4kg/0.76CUFT EMISE EMCEN55015, EN55022 (CISPR22) Třída B Harmonický proudShoda s třídou C (>50% zátěž); EN61000-3-3, EN61000-3-2 ODOLNOST EMCEN61000-4-2,3,4,5,6,8,11; ENV50204, EN61547, EN55024, lehký průmyslový stupeň, kritérium A Oblast konstantního proudu7.5 ~ 15V Napěťová odolnostI/P-O/P:4.25KVDC Rozsah Proudu0 ~ 5A Zvlnění150mVp-p Doba doběhu60ms/230VAC, 30ms/115VAC při plné zátěži Tolerance napětí3.0% Rozsah Napětí OUT13 ~ 16V Rozsah nastavení proudu3% ~ -25%. Lze nastavit interním potenciometrem SVR2 Stabilizace výstupu1.0% Stabilizace náběhu2.0% Doba náběhu1200ms, 80ms/230VAC při plné zátěži; 1200ms, 80ms/115VAC Rozsah napětí IN90 ~ 264VAC; 127 ~ 370VDC Rozsah ochrany přepětí16.5 ~ 20V; typ ochrany: Vypnutí a latche o/p napětí, obnovení zapnutím Rozsah frekvence IN47 ~ 63Hz PFCPF>0.95/230VAC; PF>0.95/115VAC při plné zátěži Účinnost85% Proud AC IN0.9A/115VAC; 0.45A/230VAC Náběhový proud INCOLD START 40A/230VAC Svodový proud IN0.5mA / 240VAC Rozsah ochrany přetížení95 ~ 100% Výkon; typ ochrany: Limitace konstantního proudu, automatické obnovení po odstranění závady Ochrana teplotní90 ±10°C (RTH2); typ ochrany: Vypnutí o/p napětí, obnovení zapnutím

Soubory ke stažení


399.23 kB

PLN-100.pdf

194.55 kB
