DHP-1UT-B

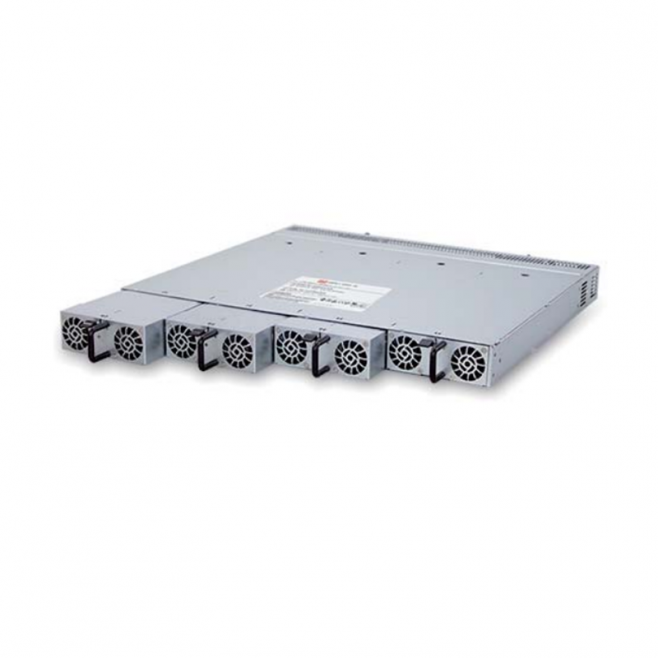

Mean Well DHP-1UT-B Rackový box 12800W

Modulární napájecí systém Mean Well DHP-1UT-B: až 12 864 W, 48 V, 268 A, EMC a bezpečnostní certifikace, signalizace, flexibilní montáž do racku.

Přečíst více
Není skladem
Sklad
Stav skladu
Cena bez DPH
Javůrek (ihned)
Není skladem
9 155,70 Kč
Moravské Knínice (ihned)
Není skladem
9 155,70 Kč
Sklad Dobrovíz (do 3 dnů)
Není skladem
10 616,07 Kč
Brno (do 4 dnů)
Není skladem
0,00 Kč
Sklad EU1 (do 4 dnů)
Není skladem
9 142,29 Kč
Sklad EU2 (do 7 dnů)
Není skladem
10 594,84 Kč
Sklad EU3 (do 10 dnů)
Není skladem
11 677,69 Kč

Popis

Mean Well DHP-1UT-B Rack System – modulární napájecí systém 1U až 12,8kW

Špičkový spínaný zdroj do racku s vysokou spolehlivostí a flexibilní konfigurací

  • Výkon až 12 864 W v jednom 19'' rackovém modulu
  • Vysoký výstupní proud až 268 A při 48 V
  • Paralelní provoz a programování napětí a proudu podle potřeby
  • Komplexní ochrany a signalizace (TTL alarm, AC-OK, DC-OK)
  • Bezpečnostní a EMC certifikace – mezinárodně uznávané normy
  • Snadná instalace a robustní konstrukce pro nepřetržitý provoz

Mean Well DHP-1UT-B je modulární 1U spínaný napájecí a dobíjecí systém pro náročné průmyslové, telekomunikační a záložní aplikace. Umožňuje variabilní sestavu až 4 výkonových jednotek (např. NCP-3200-24, NCP-3200-48) v jednom 19'' racku s výstupním napětím 48 V a celkovým výkonem až 12,8 kW. Tento systém nabízí vynikající účinnost, spolehlivou redundanci a možnost pokročilého vzdáleného ovládání a signalizace.

  • Vysoká účinnost: Snižuje energetické ztráty, minimalizuje teplo a prodlužuje životnost zdroje i připojeného zařízení.
  • Spolehlivost: Robustní konstrukce, výběr kvalitních komponent a redundantní modulární architektura umožňují provoz 24/7 s minimem odstávek.
  • Bezpečnost: Vestavěná ochrana proti zkratu, přetížení, přehřátí a podnapětí. Signalizace pomocí T-Alarmu, AC-OK a DC-OK je samozřejmostí.
  • Flexibilita: Napětí a proud na výstupu lze programovat dle požadavků aplikace či vzdáleně ovládat.
  • Certifikace: V souladu se světově uznávanými normami UL, TUV, EAC a dalšími (EN/IEC/AS/NZS62368-1).

DHP-1UT-B se uplatní zejména v záložních napájecích systémech, průmyslové automatizaci, datových centrech, komunikačních ústřednách a dalších profesionálních instalacích, vyžadujících vysokou dostupnost a spolehlivost napájení. Díky modulární architektuře a možné paralelizaci je vhodný i pro aplikace s rychle se měnícími požadavky na výkon.

Kombinace značkové kvality Mean Well, rozsáhlých ochranných funkcí a snadné servisovatelnosti dělá z tohoto zdroje ideální volbu pro kritické instalace v průmyslu i infrastruktuře.

  • Základní parametry: Výkon 12 864 W, výstupní napětí 48 V, maximální proud 268 A, rozměry racku 400 × 482.6 × 44 mm.
  • Montáž: Instalace do 19'' racku, možnost paralelního propojení několika jednotek pro vyšší výkon či redundanci; doporučeno ponechat proudovou rezervu kvůli toleranci komponent.
  • Oficiální specialista na značku Mean Well v ČR
  • Garance originálních produktů s plnou podporou
  • Odborné technické poradenství a rychlé dodání

Parametry

Výkon12864W RozměryRack 400*482.6*44 (D*Š*V, s montážními držáky); 400*440*44 (bez držáků) Střední doba do první poruchy3698.9K hod min. Telcordia SR-332 (Bellcore); 818.3K hod min. MIL-HDBK-217F (25°C) ODOLNOST EMCBS EN/EN55024, BS EN/EN61000-6-2, úroveň viz datasheet EMISE EMCBS EN/EN55032 (CISPR32) Třída B, BS EN/EN61000-3-2, BS EN/EN61000-3-3 ÚčinnostPodle konfigurace a modulu, viz datasheet Snímání výstupuKompenzace úbytku napětí na zátěžových vodičích až 0.5V Programovatelný konstantní proudNastavení úrovně konstantního proudu v rozsahu 20~100% jmenovitého proudu Programovatelné napětí OUTNastavení výstupního napětí od 50~125% jmenovitého výstupu Pomocné napětí5V @ 0.3A, tolerance ±10%, zvlnění 450mVp-p ; 12V @ 0.8A, tolerance ±10%, zvlnění 150mVp-p Dálkové ovládání ON/OFFElektrickým signálem nebo suchým kontaktem ON: zkrátit, OFF: otevřít Alarm signálIzolovaný TTL výstup pro T-Alarm, AC-OK a DC-OK Balení4.76Kg; 3ks/17.4Kg/3.3UFT Napětí IN90~264VAC, 127~400VDC Maximální výstupní proud268A Teplotní koeficient±0.03%/°C (0~50°C) Skladovací teplota a vlhkost-40~+85°C, 10~95% RH nekondenzující Pracovní vlhkost20~90% RH nekondenzující Pracovní teplota-30~+70°C (při paralelním zapojení 3/4 power jednotek v rámu nutno při plném zatížení deratovat do 40°C) Izolační odolnostI/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C / 70% RH Napěťová odolnostI/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVDC Bezpečnostní normyUL62368-1, CSA C22.2 , TUV BS EN/EN62368-1, EAC TP TC 004 schváleno č. 62368-1; Návrh dle AS/NZS62368.1 Proud AC IN17A/230VAC Svodový proud IN<2mA / 230VAC Rozsah frekvence IN47~63Hz Konfigurace systémuNCP-3200-24*4 NCP-3200-48*4 Výstupní napětí48V Vibrace10~500Hz, 2G 10min./1cyklus, 60min. ve směru X, Y, Z

Soubory ke stažení


116.49 kB

DHP-1UT-B_RACK_SYSTEM-spec.pdf

380.15 kB
